Анализатор спектра ZET 017-U2

цена по запросу

Отгрузка в день оплаты
* При получении оплаты до 12:00 (только для складских позиций).

Характеристики

анализаторов спектра ZET 017-U2

Технические характеристики
Аналоговый вход (АЦП)
Количество аналоговых входов по напряжению и ICP 2
Частотные диапазоны одновременно анализируемых сигналов DC…2, DC…20, DC…200, DC…2 000, DC…20 000 Гц
Антиэлайзинговая фильтрация сигналов до 40 кГц
Фильтры ФНЧ реализованы цифровыми фильтрами Баттерворта 120 дБ/окт для частот дискретизации 1 кГц, 2 кГц, 10 кГц, 20 кГц
Фильтры с частотной коррекцией по ГОСТ 17187-2010 (IEC 61672-1:2002) А, В, С, D для шумомеров 1 класса точности
Максимальное входное напряжение при единичном коэффициенте усиления ±10 В
Программируемые коэффициенты усиления 1, 10, 100
Входное сопротивление 100 кОм
Частотный диапазон в режиме Селективный нановольтметр 125…10000 Гц
Пределы основной приведенной погрешности измерений в режиме Селективный нановольтметр ± 15%
Аналоговый выход (ЦАП)
Количество аналоговых выходов 1
Диапазон частот генерируемого синусоидального сигнала 0,03…20 000 Гц
Выходное сопротивление 50 Ом
Максимальный выходной ток 10 мА
Количество разрядов ЦАП 18
Максимальное значение выходного напряжения ±10 В
Цифровой вход/выход
Цифровой вход 8 бит
Цифровой выход 8 бит
Тип логики цифрового входа/выхода TTL
Метрологические характеристики
Аналоговый вход (АЦП)
Динамический диапазон 80 дБ
Неидентичность каналов в полосе пропускания 0,1 %
Межканальная разность фаз 1° на 10 кГц
Спектральная плотность шума в полосе 30…20 000 Гц, не более
при КУ=100
при КУ=10
при КУ=1
90 нВ/√Гц
160 нВ/√Гц
1650 нВ/√Гц
Спектральная плотность шума в режиме Селективный нановольтметр в полосе 125…10 000 Гц, не более
при КУ=100
20 нВ/√Гц
Аналоговый выход (ЦАП)
Предел допускаемой относительной погрешности установки частоты для диапазона 3…20 000 Гц ±0,1 %
Предел допускаемой относительной погрешности установки частоты для диапазона 0,03…3 Гц ±10 %
Пределы допускаемой погрешности установки выходного постоянного и переменного напряжения ±(0,2 % + 2 мВ)
Коэффициент гармоник генерируемого синусоидального сигнала 0,1 %
Эксплуатационные характеристики
Габаритные размеры 180 × 115 × 35 мм
Вес 1 кг
Потребляемая мощность не более 4 Вт
Типы поддерживаемых датчиков ICP (IEPE), DeltaTron, ISOTRON
Возможность синхронизации с другими анализаторами спектра есть
Объем энергонезависимой памяти (встроенный флэш-накопитель)* до 8 Гб
Частота дискретизации при записи на флэш-накопитель по каналу* 50 кГц
Время записи на флэш-накопитель по всем каналам при максимальной частоте* 11 часов
Скорость обмена по шине HighSpeed USB 2.0 480 Мбит/с
Скорость обмена по шине Ethernet 100 Мбит/с

* Опция заказывается отдельно

Оборудование внесено в Госреестр средств измерений

Свидетельство № 33528

Анализаторы спектра ZET 017 зарегистрированы в Государственном реестре средств измерений под № 39236-08

Оборудование соответствует требованиям Европейского международного центра сертификации качества

Свидетельство № 3-009-202/2017

Анализатор спектра ZET 017-U2 соответствует требованиям европейского международного центра сертификации качества в части электромагнитной совместимости

Преимущества

анализаторов спектра ZET 017-U2

Высокая точность

измерений и анализа сигналов в звуковом диапазоне

Полосовые фильтры

соответствуют требованиям ГОСТ Р 8.714-2010

Генерация сигналов

синус, импульс, произвольный, шум (программируемый куртозис, коэффициент эксцесса)

Усилитель ICP (IEPE)

для подключения датчиков со встроенной электроникой

Автономная работа

в полевых условиях

Малый вес и габариты

позволяет использовать его в труднодоступных местах

Описание

анализаторов спектра ZET 017-U2

Анализатор спектра ZET 017-U2 позволяет одновременно запускать несколько программ анализа и отображения сигналов. Это позволяет создавать различные комплексы для проведения испытаний, систем контроля и мониторинга технологических процессов.

Совместное применение нескольких программ позволяет проводить испытания на нестационарных режимах.

Анализаторы спектра используются для вибрационных и акустических измерений, непрерывного мониторинга, диагностики состояния механизмов, управления испытательным оборудованием, регулированием параметров технологических процессов, автоматизации приемо-сдаточных испытаний и т.д.

Различные варианты исполнения (лабораторный, портативный, промышленный, подводный и т.д.) и интерфейсы подключения к ПК позволяют применять анализаторы спектра в стационарных, мобильных, автономных, промышленных, распределенных и динамических системах в различных условиях окружающей среды.

Определение динамического диапазона

анализаторов спектра ZET 017-U2

На графиках ниже приведены характеристики собственных шумов анализаторов спектра ZET 017-U2 и уровня сигнала, поданного с генератора (СКЗ  7 В, 1000 Гц) в 1/3 октавной полосе частот.

50kGts_KU1

Динамический диапазон анализаторов спектра определяется как двадцать логарифмов отношения максимального (уровень сигнала, поданного с генератора) и минимального (уровень собственных шумов) значений величины входного параметра.

Например, в нашем случае определим динамический диапазон на частоте 1 кГц:

  • уровень собственных шумов — 0,13 мВ;
  • уровень измеренного сигнала — 6991,67 мВ.

После расчета получаем динамический диапазон = 94 дБ.

Скачать полное руководство

ОСНОВНЫЕ ФУНКЦИИ

анализаторов спектра ZET 017-U2

Базовая комплектация

анализаторов спектра ZET 017-U2

Базовая комплектация анализатора спектра Zet 017-U2

В комплект поставки анализатора спектра входят:

  • анализатор спектра,
  • блок питания, кабель USB 2.0, кабель BNC-BNC, кабель Ethernet,
  • заглушка 50 Ом,
  • опция «интерфейс Ethernet 10/100»,
  • опция «средства разработки виртуальных приборов ZETLab Studio»,
  • программное обеспечение ZETLAB ANALIZ,
  • руководство по эксплуатации, руководство оператора,
  • сумка для хранения и переноски.

Сертификаты

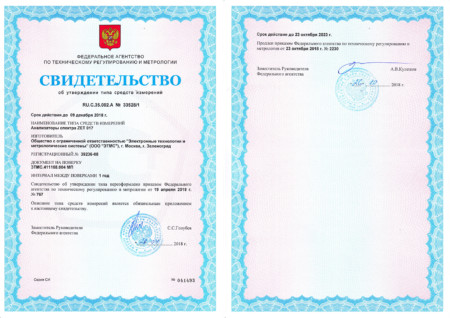

Свидетельство об утверждении типа средств измерений анализаторов спектра ZET 017

Сертификат о признании утверждения типа в Республике Казахстан

Сертификат соответствия ZET 017-U8 ГОСТ Р 50030.5.1-2005

Разрешение на применение на опасных производственных объектах Республики Казахстан

Технические характеристики анализатора спектра соответствуют требованиям МКШС

Pb_free
Директива 2011/65/EU (ROHS, ROHS II)

Анализаторы спектра соответствуют требованиям Директивы 2011/65/EU (ROHS, ROHS II) об ограничении использования опасных веществ (Pb, Hg, Cd, Cr(VI)) в электрическом и электронном оборудовании и изготавливаются по бессвинцовой технологии, в соответствии с требованиями Европейского Сообщества

RoHS-Comliance
