Акселерометр ВС 111 (вывод сверху/сбоку)

  • акселерометры общего назначения со встроенной электроникой стандарта ICP (IEPE);
  • чувствительность: 10 мВ/g;
  • частотный диапазон: 0,5…15000 Гц.

цена по запросу

Отгрузка в день оплаты

* При получении оплаты до 12:00 (только для складских позиций).

Области применения

акселерометров ВС 111

Измерение параметров вибраций (виброускорения) на движущихся частях машин и механизмов.

Спектрально-корреляционный анализ вибраций.

Характеристики

акселерометров ВС 111

Технические характеристики
Чувствительность 10 мВ/g
Частотный диапазон 0,5…15000 Гц
Относительная поперечная чувствительность ≤ 5 %
Амплитудный диапазон ±500 g
Собственные шумы, СКЗ 5 · 10-3 g
Температурный диапазон −40…+70 °С
Напряжение питания +18…30 В
Ток питания 3 мА
Уровень постоянного напряжения на выходе 8…16 В
Выходное сопротивление ≤ 500 Ом
Материал корпуса Нержавеющая сталь
Кабель (стандартная длина) 2 м
Поставляемые принадлежности кабель, шпилька
Масса 15 г

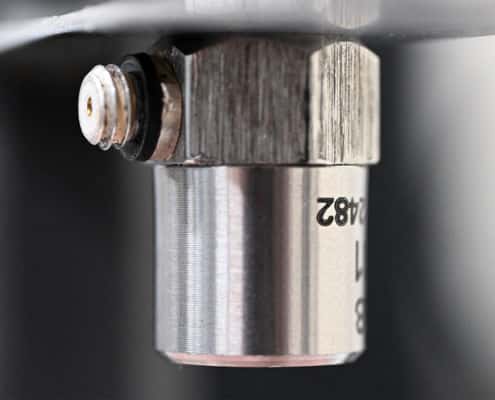

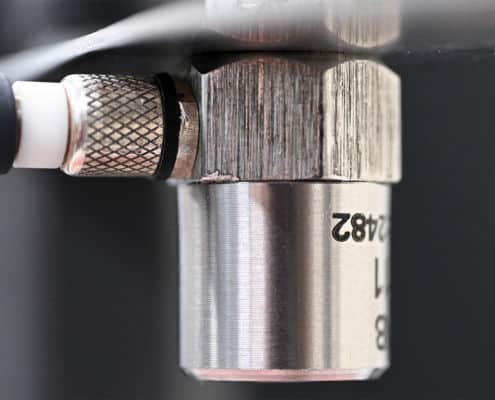

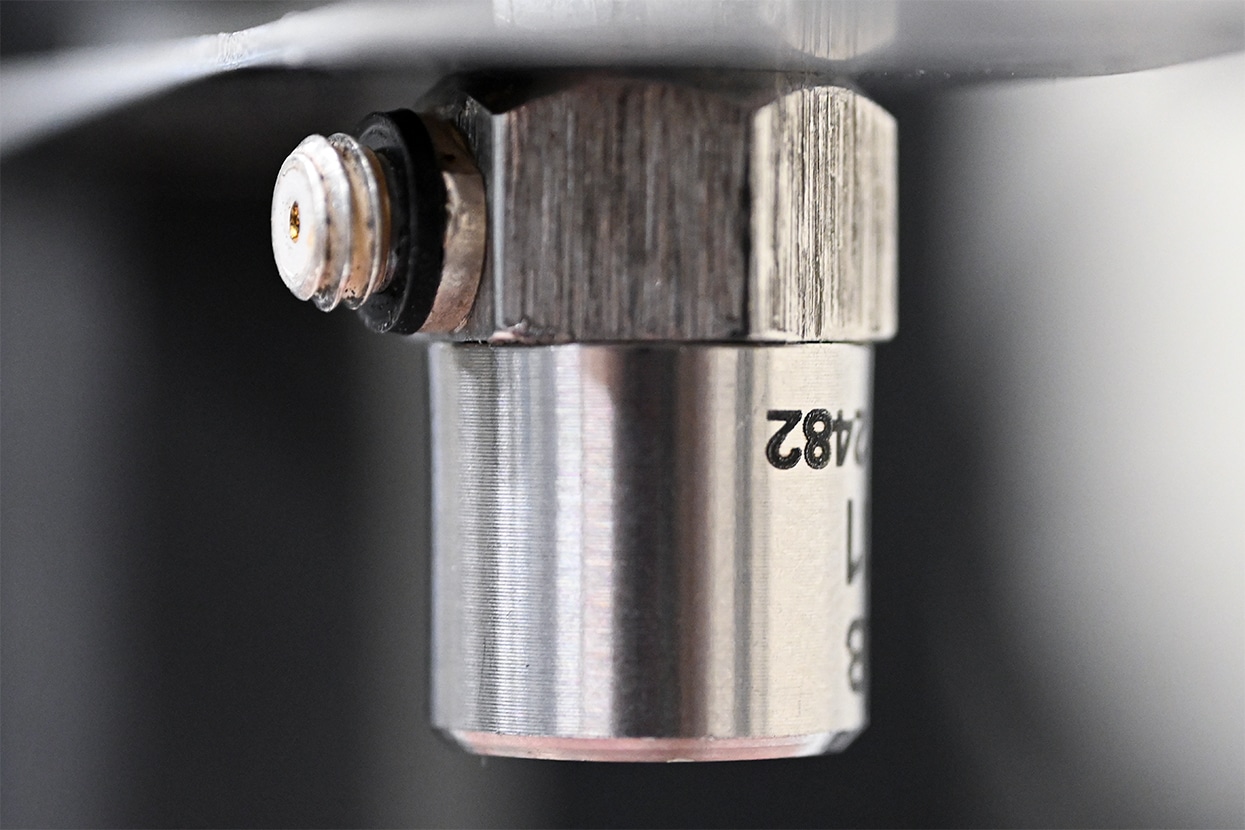

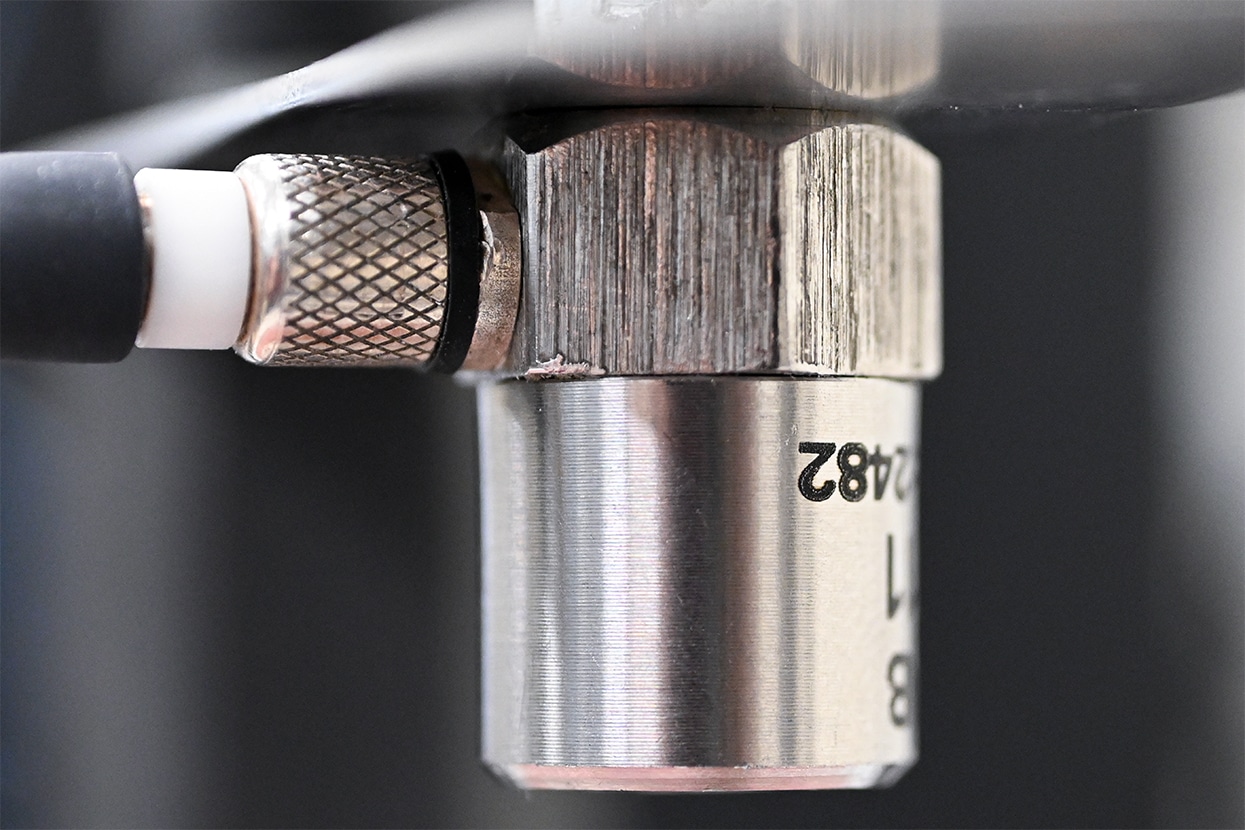

Акселерометр ВС 111 выпускается в двух исполнениях:
— с выводом сверху, разъём SMC (в более ранних версиях — SMA), в комплект поставки входит кабель SMC-BNC, стандартная длина 2 м.
— с выводом сбоку с неразъёмным кабелем, стандартная длина 2 м, тип разъёма кабеля — BNC.

znak-reestra

Свидетельство №41686/1

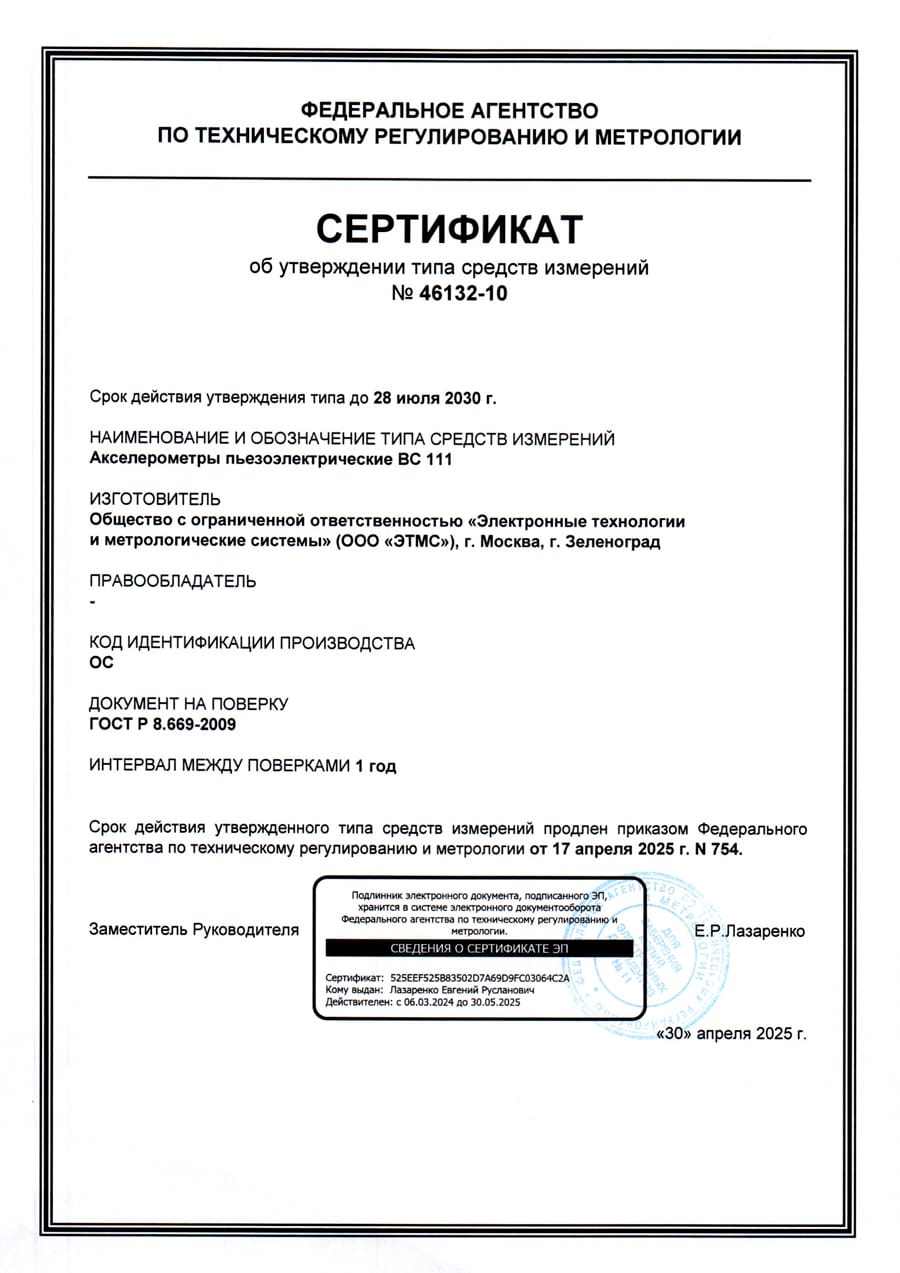

Тип акселерометров пьезоэлектрических ВС 111 зарегистрирован в Государственном реестре средств измерений №46132-10

Предназначение

акселерометров ВС 111

Контроль по санитарным нормам и правилам.

Автоматизированные измерительные системы технической диагностики машинного оборудования.

Лабораторные исследования.

Схема подключения

акселерометра ВС 111

Встроенный предусилитель стандарта ICP позволяет напрямую подключать акселерометры ВС 111 к анализаторам спектра.

Подключение акселерометров к анализатору спектра

Настройка измерительного канала производится в программе «Диспетчер устройств». Необходимо выбрать канал, к которому подключен датчик, перейти в настройки свойств канала и установить следующие минимальные параметры:

  • название канала — можно выбрать из списка доступных или задать самостоятельно;
  • чувствительность, заявленную в паспорте;
  • задействовать опцию «Использовать ICP».
