Цифровой датчик давления грунта ZET 7010 SP

Цифровой датчик давления грунта ZET 7010 SP представляет собой комплект, состоящий из цифрового тензометрического модуля ZET 7010 и аналогового датчика давления грунта
Контроль неравномерных осадок фундамента конструкций
Мониторинг заполнения сосудов сыпучими, пастообразными или прочими вязкими веществами
Возможна организация беспроводных каналов передачи данных LoRaWAN или NB-IoT
С цифровым выходом RS-485

цена по запросу

Характеристики

цифровых датчиков давления грунта ZET 7010 SP

Метрологические характеристики
Верхний предел диапазона измерений давления (ВПИ)	3 МПа
Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины)	500 Па
Влияние температуры на чувствительность на 10 °С (от диапазона измерения)	2 %
Дрейф нуля за 24 часа	0,5 %
Технические характеристики
Частота обновления данных	1 Гц
Интерфейс передачи данных	RS-485
Скорость обмена	4800, 9600, 14400, 19200, 38400, 57600, 115200 бит/с
Контроль четности	0 — нет контроля; 1 — есть контроль (нечетность, ODD)
Протокол обмена	Modbus RTU
Дополнительный функционал	Встроенный датчик температуры значение вычитывается из регистра по протоколу Modbus
Эксплуатационные характеристики
Габаритные размеры	Ø 120×17 мм
Масса, не более	1,3 кг
Материал корпуса	нержавеющая сталь
Питание устройства	от 9 до 24 В
Мощность потребления	0,5 Вт
Защита от переполюсовки	есть
Температурный диапазон эксплуатации	от -40 до +100 °С
Рабочая среда эксплуатации	грунт, сыпучие, пастообразные или вязкие вещества
Исполнение	Стандартное (степень защиты IP67)
Электромагнитная совместимость ЭМС
МЭК 61000-4-2 (IEC 61000-4-2), ESD	контакт 4 кВ; воздух 8 кВ
МЭК 61000-4-4 (IEC 61000-4-4), EFT	питание 0,5 кВ; сигнал 0,25 кВ
МЭК 61000-4-5 (IEC 61000-4-5), Surge	500 В

Назначение и принцип работы

цифровых датчиков давления грунта ZET 7010 SP

Датчик давления грунта ZET 7010 SP предназначен измерения избыточного давления на грунт в основании сооружения и его распределения по площади основания. Также могут использоваться для контроля заполнения крупногабаритных сосудов вяжущими материалами или пластичными массами.

Цифровой датчик давления грунта ZET 7010 SP предназначен для использования в системах мониторинга инженерных конструкций (СМИК) в части измерения давления на грунт в основании сооружения для определения осадок.

Цифровой датчик давления грунта ZET 7010 SP состоит из цифрового тензометрического модуля ZET 7010 и аналогового датчика давления грунта на базе тензорезисторного моста.

Аналоговый датчик устанавливается на месте измерений: в насыпях или насыпных плотинах, под опоры мостов, фундаментные плиты и пр. Давление, воспринимаемое корпусом датчика, передаётся на чувствительный элемент, который преобразует давление в электрически сигнал. Измерительный модуль ZET 7010 оцифровывает сигнал с преобразователя и выдаёт значения давления в цифровом виде по интерфейсу RS-485 используя протокол Modbus.

Датчики устанавливаются на месте измерений, а интерфейсные модули, которые обеспечивают передачу информации, располагаются в электротехнических шкафах.

Электротехнический шкаф с цифровыми модулями ZETLAB значительно меньше аналогового, а преимуществом модулей ZETSENSOR является легкий монтаж и демонтаж, а так же индикация питания и передача сигнала, что в свою очередь облегчает диагностику системы на объекте.

Обозначение контактов цифровых датчиков

для подключения через контактный разъём

Цвет проводника	Обозначение	Назначение
Красный	1	+(9…24) В
Синий	2	RS-485 линия «B» или «DATA -»
Зелёный	3	RS-485 линия «A» или «DATA +»
Желтый	4	GND

Схема измерительной сети

цифровых датчиков давления грунта ZET 7010 SP

Использование цифровых датчиков особенно удобно при построении распределенных измерительных сетей. В отличие от централизованных схем измерений, используемых традиционно, не требуется подключения типа «звезда», что позволяет снизить общую длину цепей. Поскольку данные передаются в цифровом виде, снижаются требования к каналу передачи данных и для организации сети могут использоваться дешёвые кабели.

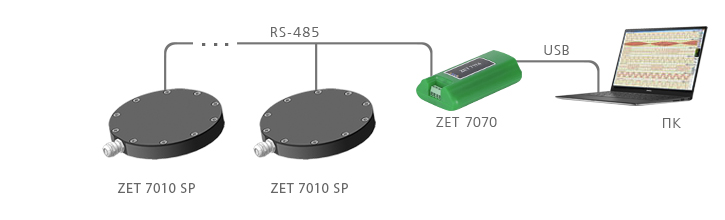

Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070 (USB ↔ RS-485) или ZET 7076 (Ethernet ↔ RS-485). К одному модулю ZET 7070 может подключаться до 4 цифровых датчиков при использовании внутреннего блока питания ZET 7070 и до 60 датчиков — при использовании внешнего блока питания.

Программное обеспечение ZETLAB поддерживает подключение до 1024 датчиков к одному компьютеру. Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485. Передача данных от датчиков ZET 7010 DS может быть организована по средствам беспроводных интерфейсов связи по протоколам LoRaWAN или NB-IoT с использованием устройств сбора и передачи данных УСПД ZET 7000 LoRaWAN или УСПД ZET 7000 NB-IoT соответственно.

Базовая комплектация

цифровых датчиков давления грунта ZET 7010 SP

В базовый комплект поставки цифрового датчика ZET 7010 SP входит:

цифровой тензометрический модуль ZET 7010;
аналоговый датчик давления грунта со встроенным кабелем (длина кабеля определяется при заказе, номинально 1 м);
коммутационная коробка с клеммным разъемом;
разъём на кабель FQ14-4TJ-7 (2 шт.);
патрубок пружинный к разъему 7 мм (2 шт.);
разъём на кабель FQ14-7TJ-8;
патрубок пружинный к разъему 8 мм;
комплект эксплуатационной документации.
