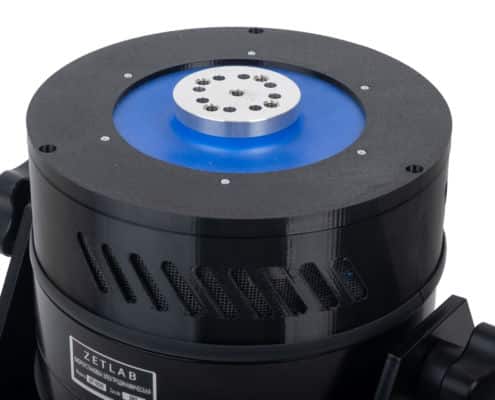

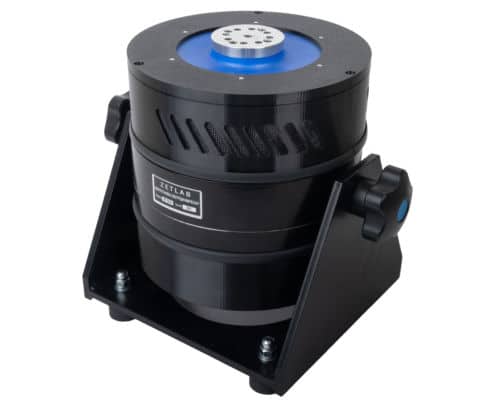

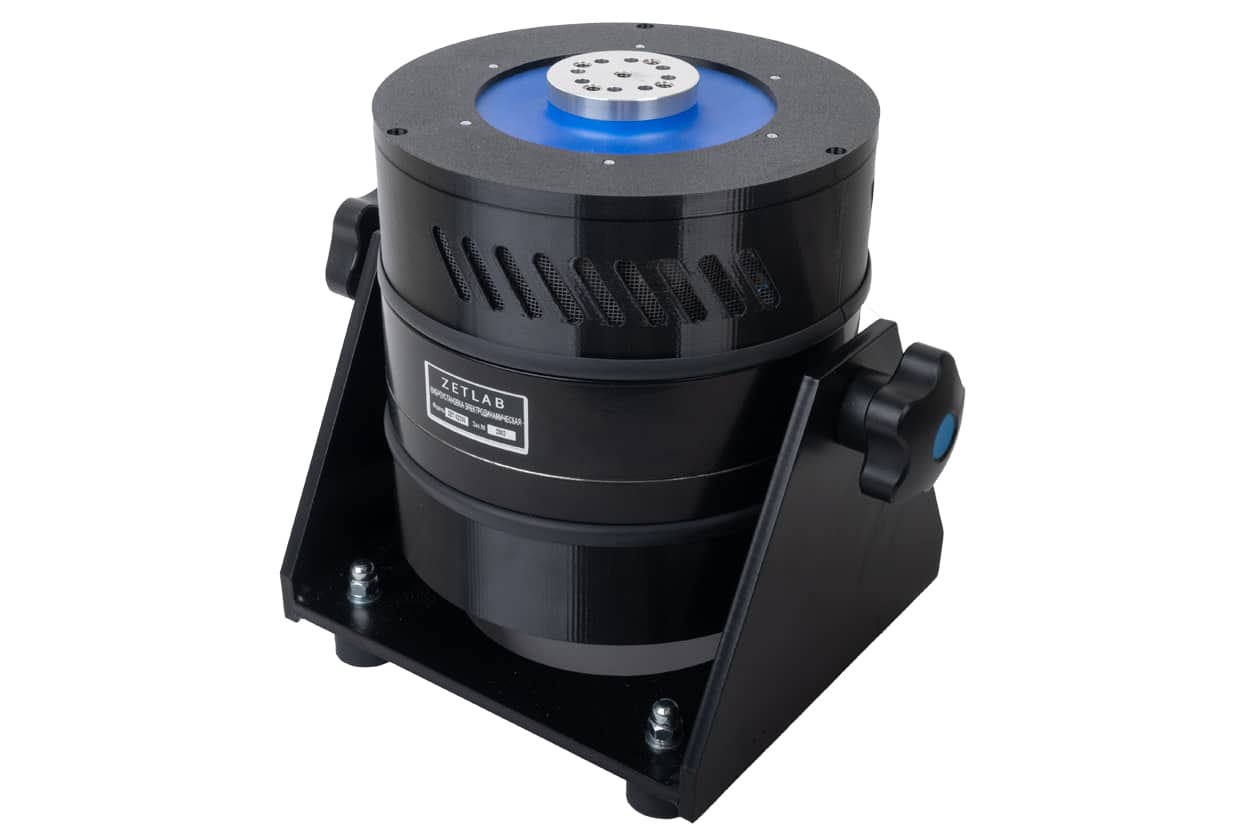

Электродинамические стенды ZET 62200 можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды.
Для задания параметров вибрации, воспроизводимой установкой ZET 62200, и анализа сигналов с датчиков используются контроллеры ZET 024 или ZET 028.
цена по запросу
в зависимости от комплектации
вибростендов ZET 62200
вибростендов ZET 62200
| Технические характеристики | |
|---|---|
| Вибростенд | ZET 62200 |
| Сила (синусоидальная вибрация) | 200 Н |
| Сила (случайная вибрация) | 100 Н |
| Частотный диапазон | 5…6500 Гц |
| Ускорение (синусоидальная вибрация) | 50 g |
| Ускорение (случайная вибрация) | 25 g |
| Максимальный ход (пик-пик) | 8 мм |
| Масса загрузки* | 3 кг |
| Основная резонансная частота | >5200 Гц |
| Максимальная скорость (синусоидальная вибрация) | 1,5 м/с |
| Максимальная скорость (случайная вибрация) | 1,5 м/с |
| Номинальный ток | 18 А |
| Эффективная движущая масса | 0,4 кг |
| Жёсткость подвески | 5 Н/мм |
| Вес с цапфой | 18 кг |
| Арматура | ∅60 мм |
| Габаритные размеры установки | 330×250×300 мм |
| Габаритные размеры усилителя | 482×476×88,8 мм |
| Выходная мощность усилителя | 700 Вт |
| Потребляемая мощность | 2кВт |
| Вес установки | 15 кг |
| Габаритные размеры внешнего вентилятора** | 300х250х300 мм |
| *Увеличение массы нагрузки до 10 кг возможно по согласованию с заказчиком. При этом максимальная амплитуда воспроизводимого ускорения будет уменьшаться пропорционально увеличению массы нагрузки вследствие ограничений по силе возбуждения.
**Охлождение вибростенда осуществляется внешним вихревым вентилятором с гибким воздуховодом 3м, который идет в комплекте с вибростендом. |
|
Виброустановка ZET 62200 состоит из вибростенда и усилителя мощности ZET 461000.
Задание и контроль параметров вибрации осуществляется с помощью контроллера ZET 028. Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются ко входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для проведения модального анализа и построения ударного спектра применяется программа Модальный анализ.
Дополнительная комплектация может включать ПО «Визуализация испытаний в SCADA ZETVIEW».
вибростендов ZET 62200
отличаются высокой осевой жесткостью
охлаждение вибростенда осуществляется вентилятором с уровнем шума 70 дБ
благодаря системе амортизации корпуса
испытания в соответствии с международными стандартами
за счет применения магнитов из редкоземельных металлов
сконструированы в расчете на длительный срок эксплуатации
вибростендов ZET 62200
Возбуждение колебаний испытуемого объекта осуществляется путем подачи синусоидального сигнала на вход усилителя мощности ZET 461000 с выхода контроллера СУВ ZET 024 с использованием ПК, на котором установлено программное обеспечение ZETLAB, которое позволяет проводить испытания в автоматическом режиме. В процессе проведения испытаний резонансная частота будет претерпевать изменения, программа отслеживает изменение резонансных частот и смещает частоту воздействия на соответствующее значение. Для контроля за уровнем нагружения в установке применяется датчик ZET 111 используемый в качестве обратной связи. Испытываемое оборудование монтируется при помощи оснастки на рабочий стол виброустановки диаметром 260 мм. Для возможности крепления на рабочем столе виброустановки предусмотрено 12 отверстий с резьбой М8.
на базе вибростенда ZET 62200
| БАЗОВАЯ КОМПЛЕКТАЦИЯ | |||
|---|---|---|---|
| Наименование | Назначение | Количество | |
| Вибростенд ZET 62200 | имитация вибрационных воздействий | 1 шт. | |
| Усилитель мощности ZET 461000 | усиление входного сигнала до необходимого уровня | 1 шт. | |
| Система управления виброиспытаниями ZET 024 | контроллер для задания параметров вибрации и анализа сигналов с датчиков | 1 шт. | |
| Вибропреобразователи ZET 111 | контроль параметров вибрации | от 4 шт. | |
| Аксессуары: магнитный крепёж АМ 50 крепёжный магнит АМ 51 комплект резьбовых переходников восковая мастика AW01 комплект крепёжных приспособлений комплект для изоляции датчиков |
для крепления акселерометров измерение вибрации в трех взаимно перпендикулярных направлениях для крепления акселерометров крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд для развязки электропроводящих поверхностей |
от 4 шт. от 1 шт. от 1 шт. от 4 шт. 1 шт. 1 шт. |
|
| УСЛУГИ | |||
| Протокол приёмосдаточных испытаний * | подтверждение заявленых харакетристик перед отгрузкой заказчику | по запросу | |
| Обучение | обучение персонала заказчика | 10 % от стоимости системы | |
| Пуско-наладочные работы | проведение пуско-наладочных работ по месту эксплуатации | 15 — 20 % от стоимости системы | |
| Проведение аттестации | аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России | по запросу | |
| Аттестационные грузы | разработка конструкторской документации для изготовления аттестационных грузов для вибростендов | по запросу | |
| Расширительный стол | для расширения возможностей вибростендов | по запросу | |
*Проведение приёмосдаточных испытаний на территории поставщика по методике аттестации вибрационных испытательных установок ГОСТ 25051.3-83.
В соответствии с положениями стандарта «Аттестация испытательного оборудования. Основные положения» номер ГОСТ Р 8.568, в случае указаний в эксплуатационной документации возможности транспортирования оборудования с гарантией сохранности определенных при аттестации значений точностных характеристик, первичная аттестация может проводиться не по месту эксплуатации. Соответственно, заказчик может провести первичную аттестацию перед отгрузкой, на основании данного протокола.
Стоимость рассчитывается по запросу
