Тензоусилитель ZET 052

Измерительный тензоусилитель ZET 052 предназначен для усиления и преобразования входных сигналов тензорезисторов и тензодатчиков:

  • 2 входных канала;
  • коэффициенты усиления 10, 100, 1000;
  • дифференциальный вход;
  • напряжение питания датчика 2,5 В; 5 В; 10 В;
  • компенсация начального разбаланса.

от 67 980 руб.

67 980  руб.

Характеристики

тензоусилителя ZET 052

Технические характеристики
Характеристики входа
Коэффициент усиления КУ=10 КУ=100 КУ=1000
Количество каналов 2
Тип входа дифференциальный
Диапазон входного напряжения ±1000 мВ ±100 мВ ±10 мВ
Максимально допустимое синфазное напряжение на входах ±9 В
Питание тензодатчика
Напряжение питания 2,5 В
5 В
10 В
Погрешность установки напряжения питания, не более 0,25 %
Максимальный ток 50 мА
Характеристики выхода
Диапазон выходного сигнала от -10 до +10 В
Максимальный выходной ток 10 мА
Балансировка нуля
Диапазон балансировки приведенный ко входу от -250 до 500 мВ от -25 до 50 мВ от -2,5 до 5 мВ
Точность установки, приведённой ко входу ±0,15 мВ ±0,015 мВ ±0,0015 мВ
Калибровка
Тип шунтирование
Сопротивление шунта 51 кОм
Точность сопротивления шунта 1 %
Метрологические характеристики
Диапазон частот от DC до 20000 Гц
Уровень собственных шумов, приведенные ко входу 5 мкВ 1 мкВ 0,08 мкВ

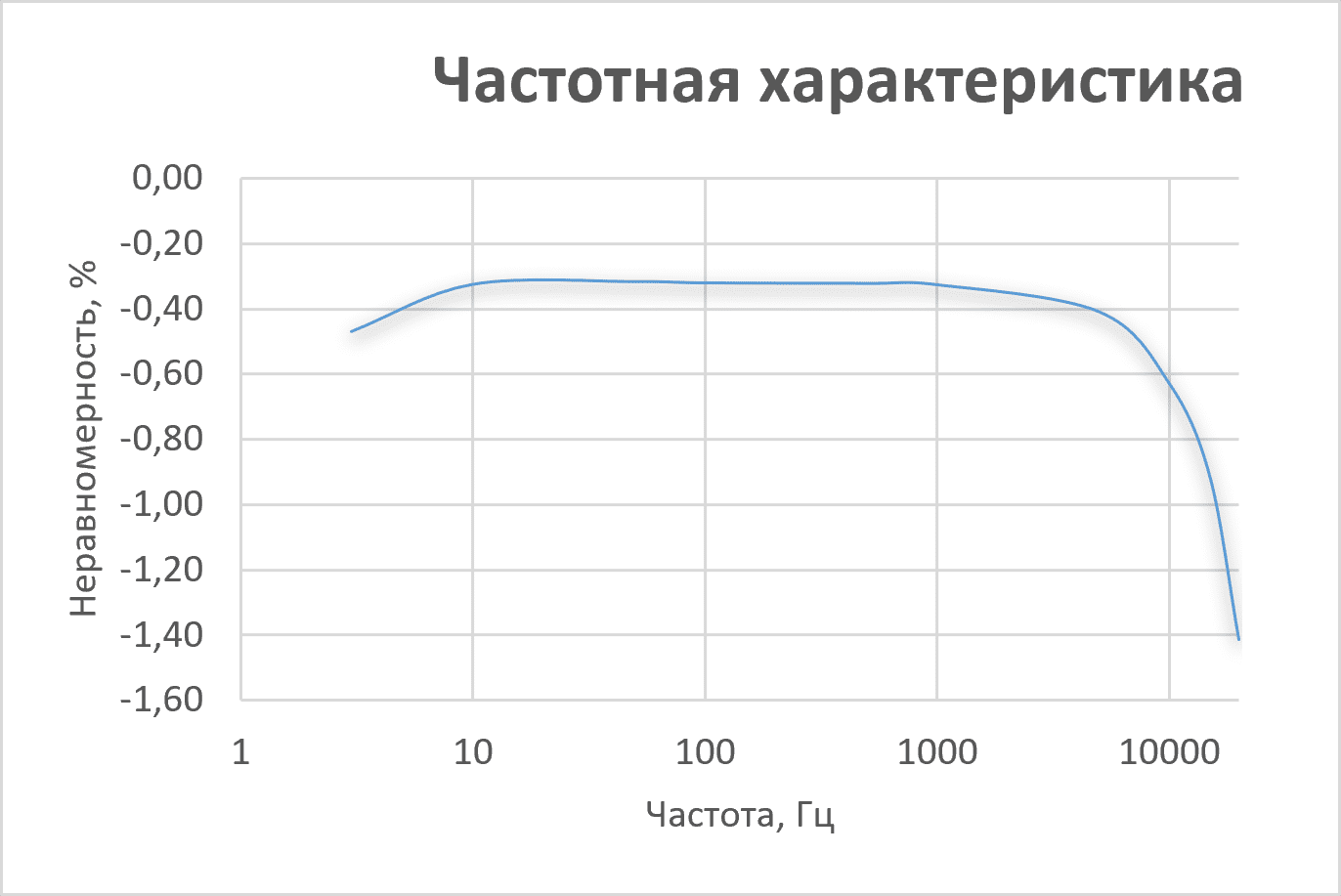

Неравномерность АЧХ в диапазоне рабочих частот 1 дБ
Эксплуатационные характеристики
Напряжение питания от внешнего источника напряжения постоянного тока 12 В
Ток потребления, не более 300 мА
Рабочий температурный диапазон от 5 °С до 40 °С

Оборудование внесено в Госреестр средств измерений

Регистрационный № 74502-19

КОНТРОЛЛЕРЫ СБОРА ДАННЫХ МНОГОКАНАЛЬНЫЕ ZET 052 ВНЕСЕНЫ В ГОСУДАРСТВЕННЫЙ РЕЕСТР СРЕДСТВ ИЗМЕРЕНИЙ

Описание

тензоусилителя ZET 052

Измерительный тензоусилитель ZET 052 — двухканальный усилитель постоянного тока, с дифференциальным входом, изменяемым коэффициентом усиления и напряжением питания, предназначенный для подключения тензорезисторов и тензодатчиков с целью усиления и передачи аналоговых выходных сигналов на средство измерения. Основная задача тензоусилителя — повысить уровень выходного сигнала от миливольтной области до нескольких вольт. В данном приборе имеется балансировка — компенсация начального смещения моста или датчика в ограниченном диапазоне, а также тарировка — известное фиксированное смещение, по которому можно рассчитать чувствительность схемы.

Усилитель ZET 052 может использоваться для измерения статических и динамических изменений сил, деформаций, моментов, крутильных колебаний, температур и других физических величин.
Простое управление и компактные габариты позволяют встраивать его в различные многоканальные системы сбора данных, а аналоговый выход может быть подключен к анализатору спектра или модулю АЦП.

Базовая комплектация

тензоусилителя ZET 052

Базовая комплектация усилителя ZET 052

В базовый комплект поставки измерительных тензоусилителей ZET 052 входит:

  • тензоусилитель ZET 052;
  • блок питания 220В →12В;
  • кабель USB;
  • кабель BNC-BNC (длина: 0,6 метров) 2 шт.;
  • кабель клеммник 2 шт.;
  • заглушка 2 шт.
