Проксиметр ZET 172
*Типичные графики представляют собой экспериментальные данные с конкретного датчика, реальные графики могут иметь незначительные отклонения от типичных в рамках заявленных характеристик
- Измеряемый параметр: перемещение
- Бесконтактное измерение
- В качестве чувствительного элемента используется индуктивный пробник
цена по запросу
Характеристики
проксиметра ZET 172
| Технические характеристики | |
|---|---|
| Измеряемый параметр | перемещение |
| Способ измерения | бесконтактный |
| Диапазон рабочих частот (по уровню -3дБ) | 0..10000 Гц |
| Диапазон измерения виброперемещений | 1..1200 мкм |
| Диапазон измерений относительного перемещения* | 0,1..2,5 мм |
| Неравномерность частотной характеристики | ±3 % |
| Погрешность измерения относительного перемещения | ±3 % |
| Эксплуатационные характеристики | |
| Габаритные размеры пробника (без кабеля) | 12×110 мм |
| Габаритные размеры усилителя-преобразователя | 95×72×26 мм |
| Масса комплекта | 250 г |
| Питание устройства | от 10 до 14 В |
| Потребляемый ток при напряжении 12 В | до 300 мА |
| Температурный диапазон эксплуатации | от 0 до +45 °С |
*Зависит от типа пробника
Назначение
проксиметра ZET 172
Преобразователь перемещения токовихревый ZET 172 предназначен для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах. Принцип действия проксиметра ZET 172 основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.

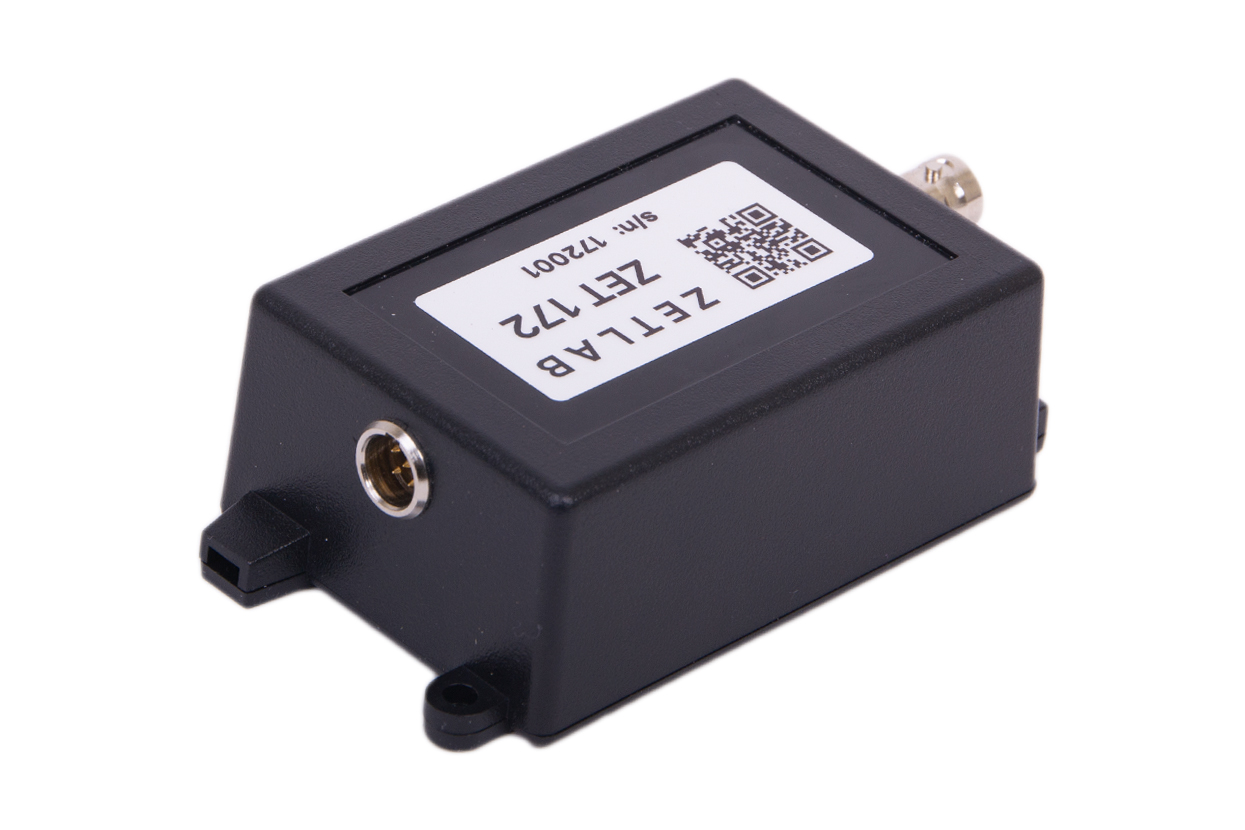

Проксиметр ZET 172 состоит из пробника и электронного блока, соединенные кабелем. Пробник выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
