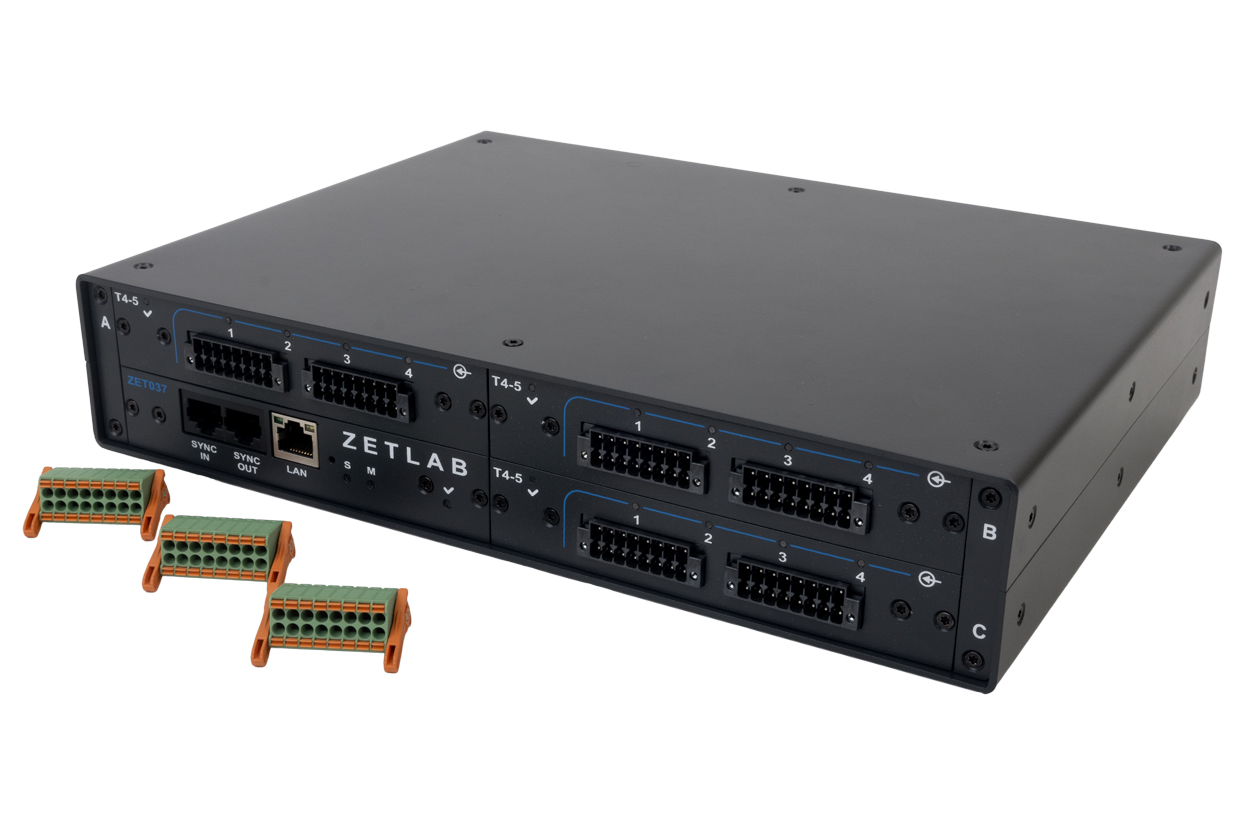

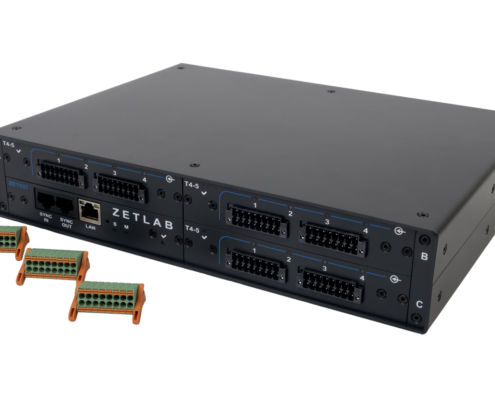

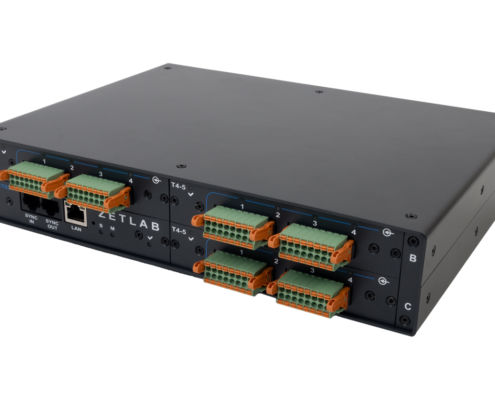

Многоканальные тензометрические модули ZET 037T
Многоканальный тензометрический модуль ZET 037Т представляет собой высокоточное электронное устройство, выполняющее следующие функции:
- прием аналоговых сигналов от тензометрических, термоэлектрических, потенциометрических, индуктивных и резистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента;
- усиление и нормализация входных сигналов;
- аналого-цифровое преобразование с высокой точностью;
- цифровая обработка и передача данных в систему сбора информации.
ZET 037T выполнены в виде модульной платы в формате Eurocard 3U согласно ГОСТ 28601.3-90, предназначеной для установки в крейтовую многоканальную систему ZET 037 и обеспечивают интерфейс между первичными измерительными преобразователями и системами автоматизированного контроля, реализуя полный цикл преобразования механических деформаций в цифровые измерительные данные.
Основные области применения:
- Динамические испытания в машиностроении и транспортной отрасли
- Лабораторные измерения и испытательные стенды
- Научные исследования и промышленный мониторинг
- Контроль напряжений в строительных конструкциях
Характеристики
тензометрических модулей ZET 037Т
| Технические характеристики | |
|---|---|
| Диапазоны измерений коэффициента преобразования | ± 1000 мВ/В; ± 125 мВ/В; ± 30 мВ/В; ± 8 мВ/В |
| Класс точности (при подключении полномостовых тензодатчиков) | 0,05 |
| Питание тензодатчиков | током от 0,5 до 20 мА |
| Диапазон сопротивлений подключаемых датчиков | от 50 до 2000 Ом |
| Типы поддерживаемых датчиков | мост 4-х проводной мост 6-и проводной 1/2 мост 3-х проводной 1/2 мост 5-и проводной 1/4 мост (100, 120, 350, 400 Ом) термопара (внешний КХС) термосопротивление LVDT (питание на частоте 1250 Гц) дифференциальное напряжение синфазное напряжение ток |
| Диапазон рабочих частот | от постоянной составляющей, 0 Гц до 2000 Гц |
| Неравномерность АЧХ в поддиапазонах частот 3 .. 2000 Гц |
0,5 % |
| Нелинейность (от диапазона измерений) | 0,02 % |
| Количество разрядов АЦП | 24 |
| Максимальная частота дискретизации на 1 канал | не менее 5000 Гц |
| Спектральная плотность шумов при частоте дискретизации 5 кГц и КУ128 | 7,12×10-6 (мВ/В)/√Гц |
| Входное сопротивление | 1 МОм |
| Возможность самотестирования | Есть |
| Количество измерительных каналов | 4…56 (с кратностью 4 канала) |
Преимущества
тензометрических модулей ZET 037Т
Принцип работы
тензометрических модулей ZET 037Т

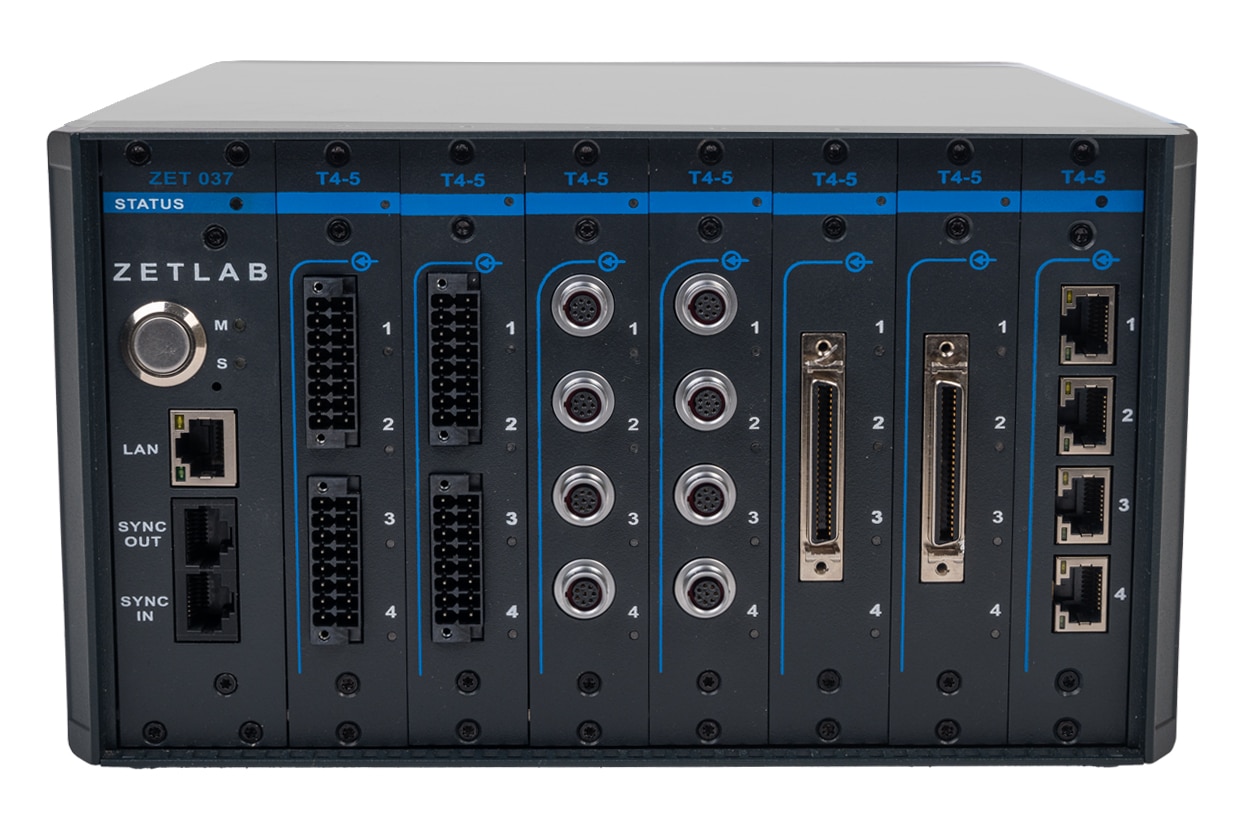

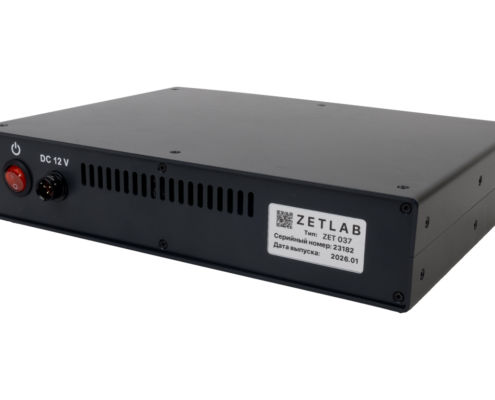

Модули ZET 037T устанавливаются в корпус могоканальной измерительной системы ZET 037 и обеспечивают возможность подключения и измерения параметров сигнала первичных преобразователей различных типов.
Корпус многоканальной измерительной системы ZET 037 устанавливается в 19-дюймовую стойку. Доступна возможность объединения и синхронизации между собой нескольких систем, что позволяет при необходимости увеличить количество измерительных каналов.
Конфигурирование режима работы, регистрация и обработка измерительной информации осуществляется специализированным программным обеспечением ZETLAB, установленном на внешнем компьютере. Программное обеспечение обладает удобным и понятным интерфейсом для вывода результатов измерений на внешние устройства в любом виде (графическом или числовом), удобном для пользователя.
Ключевые преимущества:
- Универсальность измерений – поддержка как статических, так и динамических режимов работы с высокой частотой дискретизации.
- Гибкость подключения – совместимость с различными схемами тензометрических датчиков (полный мост, полумост, четвертьмост).
- Метрологическая точность – минимальная погрешность, высокая стабильность и низкий уровень шумов.
- Простота интеграции – удобный интерфейс, совместимость с ПО для сбора и обработки данных.
Базовая комплектация
многоканальных измерительных систем ZET 037
В базовый комплект поставки входит:
- Платформа ZET 037;
- Многоканальный тензометрический модуль ZET 037Т от 1 до 14 шт. (количество и модификация определяется индивидуально при заказе);
- Кабель Ethernet;
- Программное обеспечение ZETLAB BASE;
- Блок питания 220 В → 12 В;
- Комплект эксплуатационной документации.
