Система виброконтроля, мониторинга и диагностики гидроагрегатов

Cистемы виброконтроля, мониторинга и диагностики гидроагрегатов предназначены для непрерывного или периодического технологического контроля, обеспечения защиты и диагностики по вибрационным и механическим параметрам гидроагрегатов и вспомогательного оборудования ГЭС согласно ГОСТ Р 55260.3.2-2013, ГОСТ Р 55260.3.3, СТО 17330282.27.140.004-2008, СТО 17330282.27.140.001-2006 и временным методическим указаниям по мониторингу и контролю вибрационного состояния гидроагрегатов, оснащенных стационарными системами вибродиагностики.

Стационарная система

Стационарная информационно-измерительная система виброконтроля является двухуровневой:
Принцип построения системы виброконтроля

Мобильная система

На ряду со стационарными системами виброконтроля, необходимо проводить эксплуатационный контроль вибрационного состояния конструктивных узлов гидроагрегатов при помощи мобильной системы.

Мобильная система представляет собой автономный регистратор ver. 5368 на базе устройств ZETSENSOR, в состав которого входит:

И набор выносных цифровых датчиков для контроля уровней вибрации основных узлов гидроагрегатов. Цифровые датчики выбираются исходя из задач и технических характеристик контролируемого узла.

Основные возможности стационарных систем

  • Самотестирование

    измерительных устройств (включая соединительные кабели)

  • Диагностика

    диагностика возможных неисправностей в процессе эксплуатации системы

  • Длительное функционирование

    сохранение данных и информации о работе системы

  • Возможность восстановления

    возможность быстрого восстановления в процессе эксплуатации

  • Расширение системы

    возможность расширения комплекса в процессе его эксплуатации

  • Автономность

    сохранение работоспособности при отказе внешнего питания

  • Корректировка

    автоматическая корректировка характеристик каналов

  • Отчетность

    ведение журнала событий в период эксплуатации

Принцип работы

Система виброконтроля, мониторинга и диагностики гидроагрегатов является распределённой и масштабируемой.

Датчики устанавливаются в местах контроля гидравлической турбины и объединяются в измерительные линии. Гидрофоны устанавливаются в крышку турбины гидроагрегата, преобразователи виброскорости — на лопатках направляющего аппарата, сейсмодатчики — в местах расположения подшипников по 3 на каждый подшипник, датчики кавитации и также гидрофоны устанавливаются вблизи люка входа. Датчики выполняют роль сбора данных о состоянии гидравлической турбины.

Далее измерительные линии оснащаются преобразователями интерфейса, которые обеспечивают передачу данных от цифровых датчиков на сервер по интерфейсу Ethernet, где осуществляется их архивация. Одна или несколько измерительных линий объединяются в узлы сбора информации (УСИ), в состав которых входят преобразователи интерфейса ZET 7176, модули синхронизации ГЛОНАСС/GPS ZET 7175 для синхронизации системного времени контроллеров и серверов системы, модули флеш-накопления ZET 7173, а также по желанию модули передачи информации по беспроводному каналу GSM ZET 7177.

Датчики, устанавливаемы на турбину гидроагрегата

В цифровых  датчиках реализована функция метрологического самоконтроля, которая позволяет производить бездемонтажную поверку устройств, входящих в состав измерительной системы, что обеспечивает бесперебойную работу и уверенность в точности измеренных данных.

Данные от узлов сбора информации, помимо сервера, передаются на АРМ, где производится их обработка и визуализация результатов.

На АРМ предусмотрена удобная система оповещения оператора обо всех выделенных событиях.

Механические возмущающие силы возникают в гидроагрегате в результате:

  • небаланса ротора агрегата;
  • дефектов центровки;
  • внутреннего трения в материале вала;
  • наличие сухого трения в подшипниках с зазором или задевания вращающихся частей о неподвижные.

Зачастую колебания вала гидроагрегатов возникают из-за наличия сухого трения и зазоров в направляющих подшипниках, в связи с этим контроль вибрации в местах расположения подшипников является наиболее важной частью мониторинга целостности гидроагрегата в целом.

При недостаточной смазке и чрезмерно больших зазорах между шейкой вала и вкладышем, а также в случае задевания вращающихся частей о неподвижные возникают автоколебания при любой скорости вращения вала частотой равной собственной частоте системы.

Частоты изменения первых гармоник механических возмущающих сил составляют при:

    • небалансе вращающихся частей (n/60): 0,8 – 15,0 Гц;
    • дефектах центровки вала (n/60 и 2n/60): 0,8 – 30,0 Гц;
    • сухом трении (2÷5)nном: 5 – 60 Гц.

Основной контролируемой величиной вибрации является виброперемещение, мкм. Оценка вибрации производится как по среднему размаху, так и по размаху ее спектральных составляющих. Оценка среднего размаха проводится по нормам для низшей из составляющих частот. Из всех оценок принимается наихудшая.

Для контроля вибрации и биения вала гидроагрегатов в местах расположения подшипников применяются цифровые сейсмометры ZET 7156, которые способны в области низких частот зафиксировать перемещение, равное сотым долям микрометра.

Для измерения относительной вибрации в системе виброкортроля и монторинга гидроагрегатов используются цифровой вихретоковый датчик перемещения ZET 7140-S в комплекте с пробником ZET 701 в промышленном исполнении.

Для оценки вибрационного состояния применяются зоны оценки вибрации опорных узлов гидроагрегатов. Зоны оценки приведены в таблице ниже:

Зоны оценки вибрации опорных узлов

Частота вибрации, Гц Размах, мкм
Верхняя граница зоны оценки Более
A В С D E F
E1 E2
0,80 50 100 180 300 400 500 500
1,00 50 100 180 300 400 500 500
1,25 49 99 179 298 398 497 497
1,60 47 97 176 293 391 489 489
2,00 44,5 94,5 170 283 378 472 472
2,50 41 92 160 267 356 444 444
3,00 38 89 150 250 333 417 417
3,15 36,7 88 148 247 329 411 411
4,00 31,5 80 134 223 298 372 372
5,00 26,5 73 120 200 267 333 333
6,00 23 67 110 183 244 305 305
6,30 22 65 108 180 240 300 300
7,13 20 59,5 100 167 222 278 278
8,00 18 55 94 157 209 261 261
10,00 14,3 47 80 133 178 222 222
12,50 11,5 40 70 117 156 194 194
16,00 9 33 60 100 133 167 167
20,00 7 28 52 87 116 144 144
25,00 5,6 23,3 45 75 100 125 125
30,00 4,7 20 40 67 89 111 111
31,50 4,44 19 38 63,5 85 106 106
40,00 3,5 15 30 50 67 83 83
50,00 2,8 12 24 40 53 67 67
63,00 2,2 9,5 19 32 42 53 53
80,00 2 7,5 15 25 33 42 42
100,00 2 6 12 20 27 33 33
125,00 2 3,8 7,7 13 17 21 21
160,00 2 2 4,7 7,8 10,4 13 13
200,00 2 2 3 5 6,7 8,3 8,3

Частота вибрации на осях лопаток рабочего колеса значительно выше собственных частот гидроагрегата за счет наложения на вибрацию оборотной частоты. Контроль вибраций на осях лопаток рабочего колеса осуществляется с применением цифровых акселерометров ZET 7152-N, которые по сравнению с ZET 7156, имеют более точные характеристики при измерении вибрации в области частот от 10 Гц.

Состав системы

Ниже приведён состав системы мониторинга и виброконтроля, рассчитанный для одного гидроагрегата.

БАЗОВАЯ КОМПЛЕКТАЦИЯ
Наименование Назначение Количество
Измерительная часть (выбирается исходя из задачи мониторинга)
Цифровой сейсмометр ZET 7156 контроль абсолютной вибрации и смещения 1 шт.
Цифровой вихретоковый датчик перемещения ZET 7140-S (вихретоковый пробник ZET 701) в промышленном исполнении контроль относительной вибрации 1 компл.
Цифровой акселерометр ZET 7152-N контроль вибрации лопатки в вертикальном и горизонтальном направлении (устанавливаются на оси) 1 шт.
Цифровой гидрофон ВС 314 измерение и контроль пульсации давления 1 шт.
Цифровой датчик кавитации ZET 7140-R измерение уровня кавитационного шума 1 шт.
Узел сбора информации
Электротехнический шкаф для размещения модулей сбора и передачи информации 1 шт.
Преобразователь интерфейса ZET 7176 передача данных от цифровых датчиков на сервер и АРМ по интерфейсу Ethernet 1 шт.
Модуль синхронизации ГЛОНАСС/GPS ZET 7175 привязка к единому времени информации от цифровых датчиков 1 шт.
Модуль флеш-накопителя ZET 7173 запись в циклическом режиме на флеш-накопитель всех данных, регистрируемых цифровыми датчиками 1 шт.
Сервер и АРМ
Сервер сбор и долговременное хранение регистрируемой информации
в состав входит сервер и специализированные программные средства
1 шт.
АРМ диспетчера визуализация результатов работы системы
в состав входит ПК и специализированные программные средства
1 шт.
SCADA-система ZETVIEW автоматизация процесса контроля и мониторинга 1 шт.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Модули передачи информации по каналу GSM ZET 7177 организация дополнительного канала передачи данных на сервер по запросу
УСЛУГИ
Проектно-изыскательские работы (ПИР) проектирование системы мониторинга 15 — 20 % от стоимости системы
Обучение и ШМР обучение персонала заказчика и шеф-монтажные работы 10 % от стоимости системы
Пуско-наладочные работы проведение пуско-наладочных работ по месту эксплуатации 15 — 20 % от стоимости системы

Стоимость системы рассчитывается по запросу

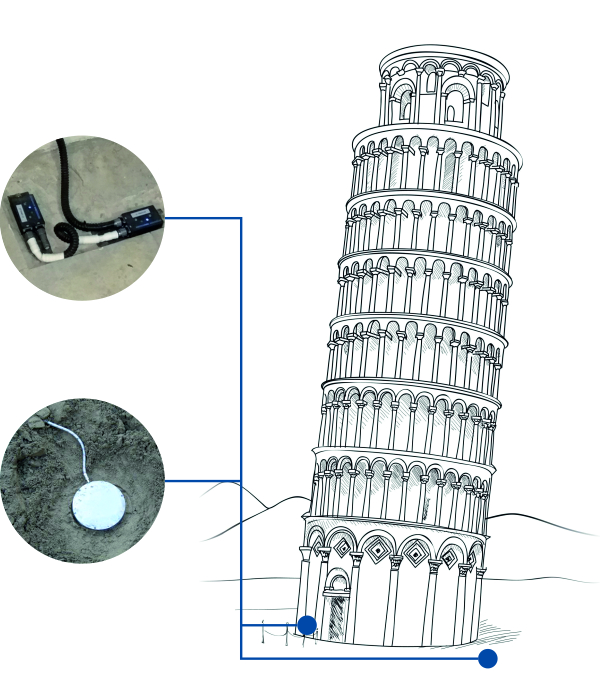

В соответствии с ГОСТ Р 55260.1.9-2013 «Гидроэлектростанции. Часть 1-9. Сооружения ГЭС гидротехнические. Требования безопасности при эксплуатации», в процессе эксплуатации гидротехнических сооружений должна обеспечиваться их безопасность за счёт мониторинга технического состояния сооружений, их оснований, строительных конструкций и пр.

Система мониторинга инженерных конструкций позволяет в автоматизированном режиме осуществлять контроль технического состояния гидротехнических сооружений по следующим параметрам:
