Многоканальная измерительная система ZET 037
Многоканальная измерительная система ZET 037 — это универсальный модульный инструмент для решения вашей индивидуальной задачи.
Многоканальная система ZET 037 является составным устройством на базе общего корпуса и измерительных модулей.
Измерительные модули, входящие в состав многоканальной измерительной системы ZET 037, позволяют организовать многофункциональный комплекс, охватывающий сразу несколько областей измерений, таких как:
- измерения электрических величин (напряжение постоянного и переменного тока)
- виброакустические измерения (в комплекте с вибропреобразователями: вибрация, акустический шум, звуковое давление в воздушной и водной средах);
- измерения частоты;
- измерения механических величин (в комплекте с тензометрическими датчиками: сила, крутящий момент, деформация);
- теплотехнические измерения (в комплекте с термометрическими датчиками и датчиками давления: температура, давление).
Характеристики
многоканальных измерительных систем ZET 037
| Общие характеристики системы | |
|---|---|
| Габаритные размеры, не более | 450×256×133 мм (возможность установки в 19″ стойку) |
| Напряжение питания | +10 .. 26 В |
| Потребляемая мощность (при напряжении 12 В) | 60 Вт |
| Максимальное количество крейтов | 14 |
| Интерфейс | Ethernet (1 Гбит/с) |
| Температурный диапазон эксплуатации | +5 °C … +45 °C |
| ZET 037А — аналоговый измерительный модуль | |
| Диапазон измеряемого постоянного напряжения | ± 10 В |
| Максимальная амплитуда измеряемого переменного напряжения | 10 В |
| Типы поддерживаемых датчиков | Напряжение ICP(IEPE) тензо 1/4мост |
| Частотный диапазон | 0,01 Гц …160 кГц |
| Неравномерность АЧХ в поддиапазонах частот 0,1 .. 90 кГц 90 .. 120 кГц 120 .. 160 кГц |
0,05 дБ 0,1 дБ 0,3 дБ |
| Количество разрядов АЦП | 24 |
| Максимальная частота дискретизации | 400 кГц |
| Программируемые коэффициенты усиления | 1; 30 |
| Входное сопротивление | 1 МОм |
| Возможность самотестирования | Есть |
| Количество измерительных каналов | 4 |
Принцип работы
многоканальных измерительных систем ZET 037

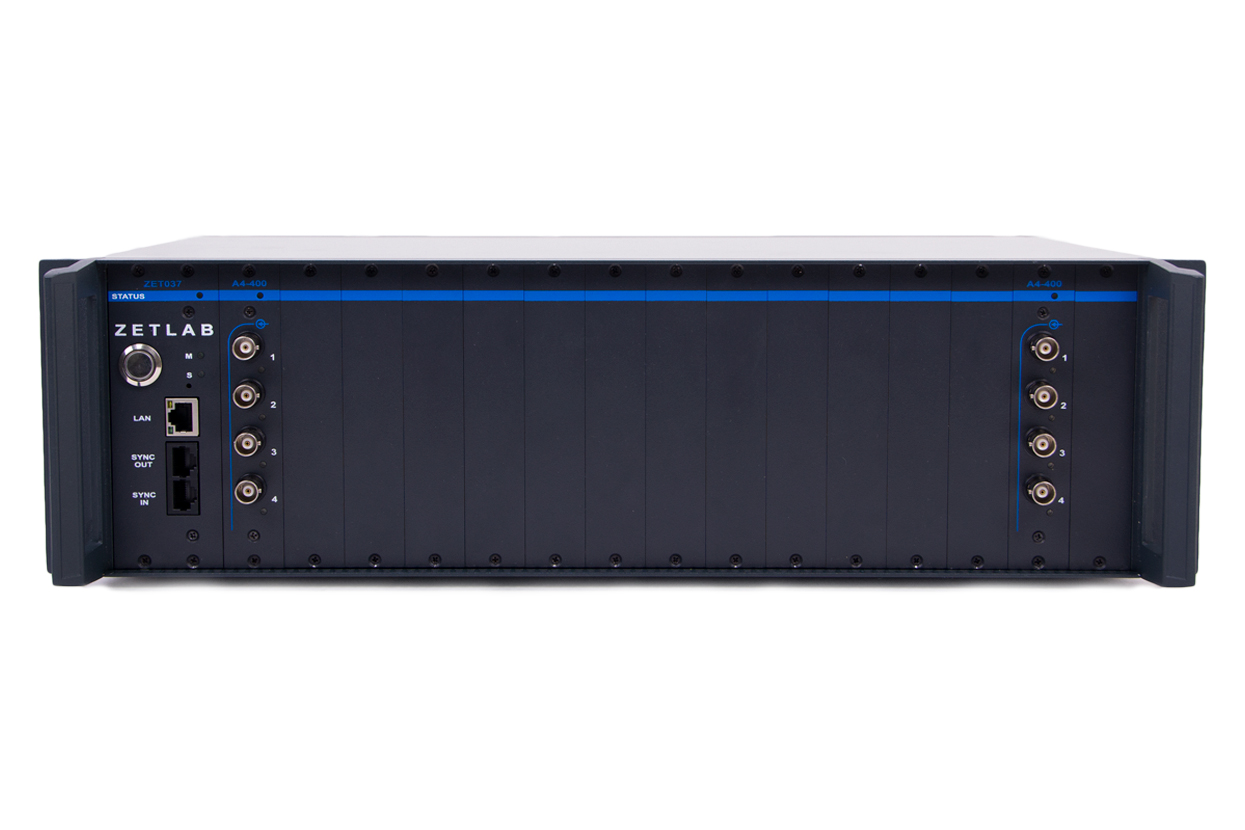

Многоканальная измерительная система ZET 037 состоит из основного корпуса и модулей, модификация которых выбирается пользователем, в зависимости от видов измерений.
Модули устанавливаются в корпус и обеспечивают возможность подключения и измерения параметров сигнала первичных преобразователей различных типов.
Максимальное количество входных каналов одного модуля — 4. Таким образом одна многоканальная система ZET 037 имеет возможность расширения до 56 измерительных каналов.
Корпус многоканальной измерительной системы ZET 037 устанавливается в 19-дюймовую стойку. Доступна возможность объединения и синхронизации между собой нескольких систем, что позволяет при необходимости увеличить количество измерительных каналов.
Конфигурирование режима работы, регистрация и обработка измерительной информации осуществляется специализированным программным обеспечением ZETLAB, установленном на внешнем компьютере. Программное обеспечение обладает удобным и понятным интерфейсом для вывода результатов измерений на внешние устройства в любом виде (графическом или числовом), удобном для пользователя.
Базовая комплектация
многоканальных измерительных систем ZET 037

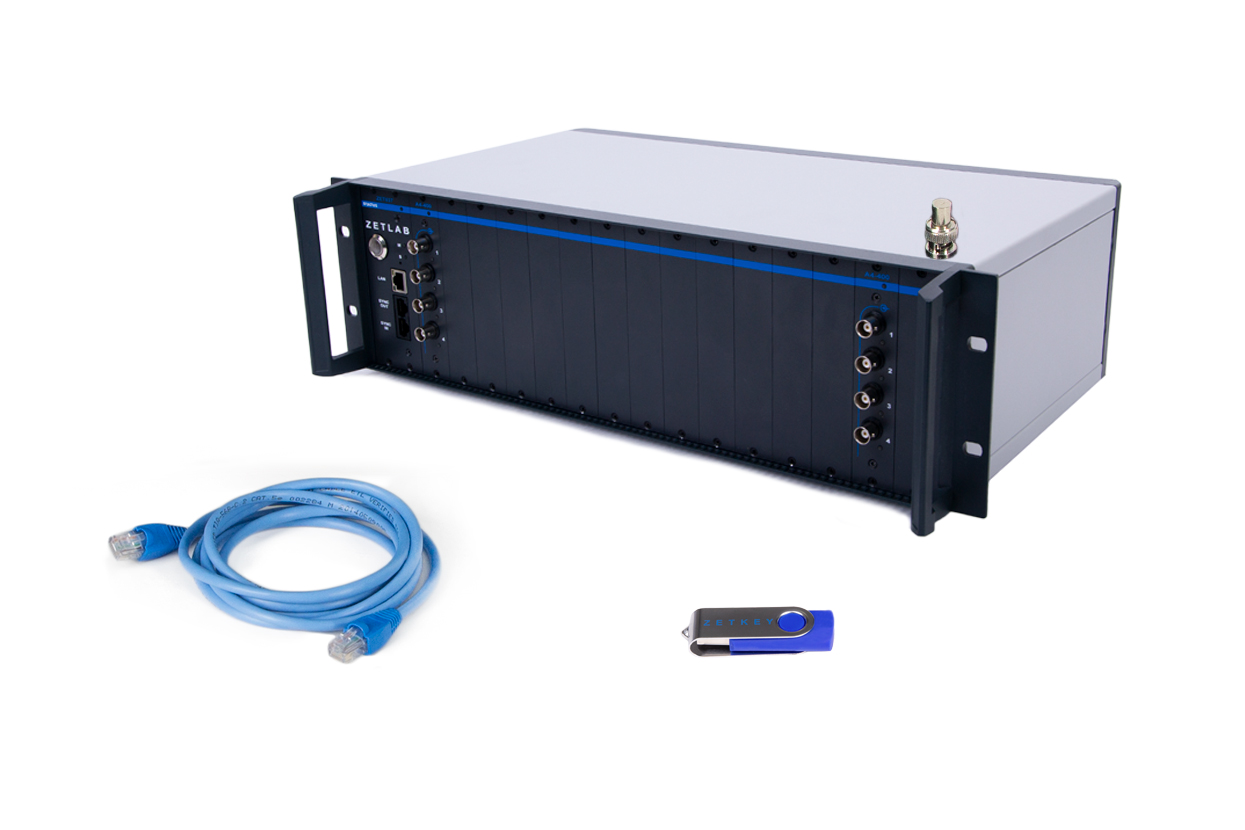

В базовый комплект поставки входит:
- Платформа ZET 037;
- Контроллер сбора данных ZET 037A от 1 до 14 шт. (количество и модификация определяется индивидуально при заказе);
- Кабель Ethernet;
- Заглушка 50 Ом;
- Программное обеспечение ZETLAB ANALIZ на ключе ZETKEY;
- Комплект эксплуатационной документации.
