Устройство регистрации сейсмичности ZET 7057

Примечание

ZET 7057 легко интегрируется в действующие системы контроля сейсмических воздействий (СКСВ), обеспечивая совместимость по интерфейсам передачи данных и дискретным каналам, что позволяет расширить или модернизировать существующую инфраструктуру без внесения изменений в её архитектуру

Устройство регистрации сейсмичности ZET 7057 предназначено для точных измерений низкочастотных виброускорений и регистрации сейсмических событий. Обеспечивает оперативное формирование сигналов о превышении установленных уровней сейсмической активности и передачу данных в системы контроля и управления.

ZET 7057 применяется на промышленных, энергетических, транспортных и гражданских объектах, где требуется надёжный контроль сейсмической обстановки и автоматическое реагирование на опасные воздействия.

Трёхосевая регистрация вибрации — одновременное измерение ускорений по осям X, Y, Z с высокой точностью.
Вычисление результирующего вектора — интегральная оценка сейсмического воздействия на объект.
Передача аналоговых сигналов 4–20 мА — для интеграции с промышленными системами мониторинга.
Два независимых уровня порогов:
- П1 — сейсмическое воздействие (6 баллов MSK-64);
- П2 — предупреждение (3 балла MSK-64).
Дублированные дискретные выходы «сухой контакт» — повышенная надёжность передачи критических сигналов.
Дублированное питание — возможность подключения двух независимых источников питания, что обеспечивает работу устройства даже при отказе одного из них.
Автономная работа — не требуется подключение к локальной сети предприятия.
Периодический автоматический самоконтроль — сигнал формируется замыканием реле на 0,1…0,8 с, что обеспечивает постоянный контроль исправности датчика.

Оборудование внесено в Госреестр средств измерений

Регистрационный № 96918-25

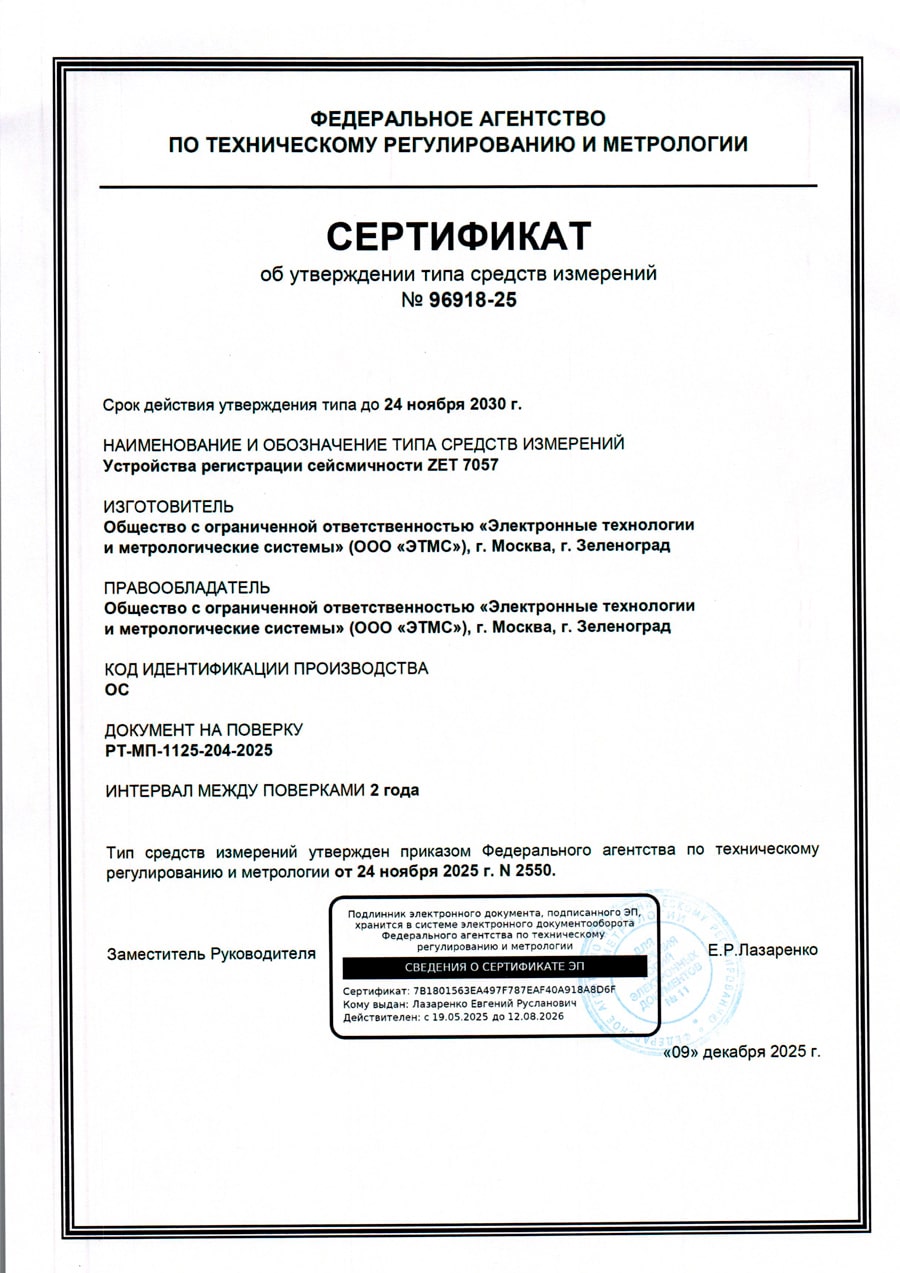

Устройства регистрации сейсмичности ZET 7057 Внесены в Государственный реестр средств измерений

Характеристики

устройства контроля сейсмичности ZET 7057

Метрологические характеристики
Диапазон рабочих частот	от 0,1 до 32 Гц
Диапазон измерений виброускорения на базовой частоте	от 0,01 до 5,6 м/c²
Пределы допускаемой нелинейности функции преобразования каналов Ap(X), Ap(Y), Ap(Z)	±0,5 %
Пределы допускаемой приведенной погрешности преобразования каналов Ap(X), Ap(Y), Ap(Z) на базовой частоте	±1 %
Пределы допускаемого отклонения АЧХ в диапазоне рабочих частот для каналов Ap(X), Ap(Y), Ap(Z)	±5 %
Скорость затухания АЧХ на частоте, выходящей за границы диапазона рабочих частот, для каналов Ap(X), Ap(Y), Ap(Z)	не менее 8 дБ/окт
Пределы допускаемой основной приведенной погрешности преобразования канала АО	±2 %
Пределы допускаемого отклонения АЧХ в диапазоне рабочих частот для канала AO	±10 %
Диапазон значений виброускорения, в пределах которого нормируются пороги срабатывания	от 0,05 до 2 м/c²
Пределы допускаемой основной приведенной к поддиапазону измерений погрешности срабатывания порога: — в поддиапазоне от 0,1 до 2 м/с² — в поддиапазоне от 0,05 до 0,1 м/с²	±1,5 % ±5 %
Пределы допускаемой дополнительной приведенной к поддиапазону измерений погрешности преобразования каналов Ap(X), Ap(Y), Ap(Z), АО, срабатывания порогов, вызванной отклонением температуры окружающей среды от нормальных условий измерений: — для установленных порогов в поддиапазоне от 0,1 до 2 м/с², каналов Ap(X), Ap(Y), Ap(Z), АО — для установленных порогов в поддиапазоне от 0,05 до 0,1 м/с²	±0,05 % ±0,1 %
Технические характеристики
Диапазон установки коэффициента преобразования каналов Ap(X), Ap(Y), Ap(Z)	от 1 до 100 мА/(м·с^-2)
Диапазон установки коэффициента преобразования канала АО	от 1 до 200 мА/(м·с^-2)
Диапазон значений виброускорения, в пределах которого могут устанавливаться пороги срабатывания	от 0,02 до 4,80 м/с²
Эксплуатационные характеристики
Габариты	280×200×90 мм
Масса	3 кг
Диапазон напряжения питания: — от сети постоянного тока — от сети переменного тока	от 9 до 27 В от 187 до 242 В
Условия эксплуатации	от -10 до +60 °С

Принцип работы

устройства контроля сейсмичности ZET 7057

В основе работы ZET 7057 лежит трёхкомпонентный чувствительный элемент, фиксирующий виброускорения в трёх взаимно ортогональных направлениях (X, Y, Z). Алгоритм работы включает:

Измерение проекций ускорения по каждой из осей.
Расчёт результирующего вектора ускорений в реальном времени.
Сравнение с пороговыми значениями — П1 («Сейсмическое воздействие», эквивалент 6 баллам MSK–64) и П2 («Предупреждение», эквивалент 3 балла MSK–64).
Формирование сигналов оповещения:
- Аналоговые сигналы 4–20 мА — передают текущие значения ускорений и их проекций в измерительные системы.
- Дублированные дискретные сигналы «сухой контакт» — для включения аварийных протоколов, автоматической остановки оборудования или оповещения персонала.

Преимущества использования ZET 7057

Высокая точность измерений при низких частотах — уверенное обнаружение даже слабых сейсмических колебаний.
Надёжность в критических условиях — дублирование каналов исключает потерю аварийного сигнала.
Простая интеграция — совместимость с широким спектром промышленных контроллеров, систем АСУ ТП и аварийной защиты.
Автономность и энергоэффективность — не требует сложной инфраструктуры для работы.
Соответствие требованиям безопасности — подходит для объектов повышенной ответственности, включая АЭС, химические производства и стратегические объекты.

Правила монтажа и требования к размещению

устройства контроля сейсмичности ZET 7057

Устройство контроля сейсмичности ZET 7057 оснащено монтажной пластиной, которая крепится к дну устройства винтами М5х12.

Монтажная пластина с устройством крепится на контролируемый элемент сооружения при помощи болтового или анкерного крепления с монтажной резьбой М6 (момент затяжки резьбового соединения М6 в пределах 3…4 Н/м).

Для обеспечения максимальной точности и защиты от ложных срабатываний при установке ZET 7057 необходимо соблюдать следующие условия:

Предусмотреть отдельное укрытие с жёстким фундаментом, обеспечивающим стабильную опору и защиту датчика от непреднамеренных вибрационных нагрузок (транспорт, технологическое оборудование и др.). В местах установки устройств не допускается наличие вибрации несейсмического происхождения с амплитудой ускорения более 0,005 м/с² с частотами менее 120 Гц.
Укрытие рекомендуется располагать в непосредственной близости от операторской, чтобы минимизировать длину кабельных трасс и облегчить доступ к оборудованию.
Обеспечить возможность вывода бронированных кабелей от датчика к приёмо-регистрирующей аппаратуре и в пункт отключения оборудования, который будет реагировать на срабатывание дискретных сигналов («сухой контакт»).
Размещение и ориентация датчика должны соответствовать технической документации, с обязательным жёстким креплением к основанию без демпфирующих прокладок.
