Регистратор ZET 048-С VER.1

  • Скважинное исполнение
  • Привязка к местности по GPS
  • Бездемонтажная поверка
  • Встроенный сейсмоприёмник

цена по запросу

Характеристики

Регистраторов сейсмических цифровых ZET 048-С VER.1

Характеристики измерительных каналов
Направление измерительных осей Измерительная ось Z ортогональна основанию и направлена от основания к крышке, а оси X и Y — параллельны основанию
Номинальный диапазон рабочих частот по измерительным осям X, Y, Z: от 0,3 до 400 Гц
Номинальная чувствительность 0,5 В/(м/с2)
Пределы допускаемой относительной погрешности измерения по измерительным осям X, Y, Z, не более:
— в диапазоне частот от 0,3 Гц до 1 Гц
— в диапазоне частот от 1 Гц до 100 Гц
— в диапазоне частот от 100 Гц до 400 Гц
±10 %
±4 %
±10%
Максимальное измеряемое значение 20 м/с2
Интегральный шум в рабочем диапазоне частот, не более 4•10−6 м/с2
Относительный коэффициент поперечного проникновения на частоте 20 Гц, не более 1 %
Частота дискретизации по каналам 50, 100, 250, 500, 1000, 2500 Гц
Контроль состояния первичного преобразователя есть
Встроенная система электрического возбуждения чувствительных элементов (оси Х, Y, Z) с помощью актюатора есть
Контроль питания первичного преобразователя есть
Автономный режим
Время работы в автономном режиме, не менее 12 ч
Время заряда внутреннего аккумулятора до полной разрядки 18 ч
Тип аккумулятора Свинцовый
Объем встроенной энергонезависимой памяти 32 Гб
Время записи на встроенную карту памяти при частоте дискретизации 500 Гц Более 1000 ч
Параметры синхронизации
Виды синхронизации GPS или PTP (IEEE1588)
Точность работы тактового генератора 0,1 ррm
Общие характеристики
Напряжение питания 16…27 В
Потребляемая мощность 4 Вт
Интерфейс передачи данных Ethernet и USB 1.1 Full Speed
Формат данных Miniseed; ANA/ANP
доступно конвертирование в форматы CSV и SEG-Y через ПО ZETLAB
Степень защиты от попадания пыли и влаги IP65
Средняя наработка на отказ 10 000 ч
Средний срок службы 10 лет
Масса (без пульта), не более 6,5 кг
Габаритные размеры (без пульта), не более диаметр основания: 170 мм
высота: 300 мм
Варианты исполнения стандартное исполнение
с расширенным диапазоном температур*
специальное исполнение*
Условия эксплуатации:
Стандартный рабочий температурный диапазон
Расширенный рабочий температурный диапазон*
Относительная влажность (при температуре 25 ºС без конденсации влаги), не более
−20…+60 °С
−40…+60 °С
90 %
Условия хранения:
Температурный диапазон
Относительная влажность (при температуре 25 ºС без конденсации влаги), не более
+15…+35 °С
70 %

*Опция заказывается отдельно

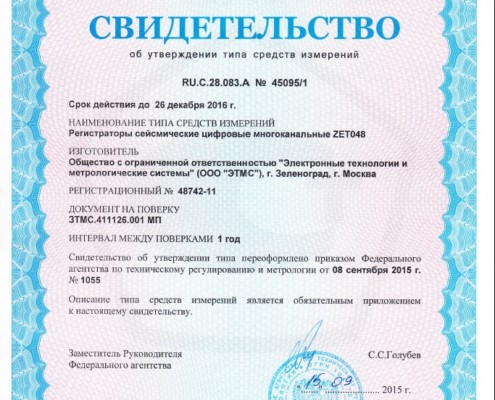

Оборудование внесено в Госреестр средств измерений

Свидетельство № 45095/1

Тип регистраторов сейсмических цифровых зарегистрирован в Государственном реестре средств измерений под № 48742-11

Pb_free
Директива 2011/65/EU (ROHS, ROHS II)

Регистраторы сейсмические цифровые соответствуют требованиям Директивы 2011/65/EU (ROHS, ROHS II) об ограничении использования опасных веществ (Pb, Hg, Cd, Cr(VI)) в электрическом и электронном оборудовании и изготавливаются по бессвинцовой технологии, в соответствии с требованиями Европейского Сообщества

RoHS-Comliance

Преимущества

регистратора ZET 048-С VER.1

Скважинное

исполнение: взрывозащищённый корпус, малые габариты и вес

Генератор

Встроенный генератор для поверки сейсмоприёмника без демонтажа

Контроль питания

Непрерывный контроль питания датчиков

Синхронизация

тактовой частоты оцифровки сигналов по спутниковой системе ГЛОНАСС/GPS

Привязка

сейсморегистратора к местности с помощью GPS устройств

№48742-11 в реестре

является средством измерения на территории РФ

Назначение

регистраторов сейсмических цифровых ZET 048-С VER.1

Регистраторы сейсмические цифровые ZET 048-C VER.1 применяются автономно или в составе автоматизированных систем мониторинга для проведения сейсмических и сейсмологических исследований методами преломленных, отраженных волн и глубоководного сейсмозондирования (МОВ, МПВ, ГСЗ) от искусственных и от естественных источников, методами обменных волн землетрясений (МОВЗ), а также при инженерно-геологических изысканиях.

Установка регистраторов для стационарных исследований осуществляется при помощи монтажных пластин. Пластины подбираются согласно принципу, указанному ниже:
Комплектование сейсморегистраторов для различных вариантов крепления
При креплении на горизонтальную поверхность следует использовать деталь «Пластина 1».
«Пластину 2» следует использовать для случаев, когда при креплении на горизонтальную плоскость требуется регулировка — поворот сейсморегистратора по азимуту (на 360 градусов) и углу места (в пределах +/- 3 градуса).
Для крепления на вертикальную поверхность совместно с деталью «Пластина 1» следует использовать деталь «Кронштейн» (швеллер размерами не менее 12П с приваренной к нему пластиной толщиной не менее 6 мм, не входит в комплект поставки).
Присоединительные размеры «Пластины 1» приведены на схеме:
Присоединительные размеры монтажной пластины для ZET 048-C

Программное обеспечение ZETLAB SEISMO, поставляемое с сейсмостанцией ZET 048-C, позволяет проводить полнофункциональный анализ сигналов с применением различных алгоритмов и визуализацией результатов в 2-х и 3-х мерном виде.

Примечание

Визуализацию работы сейсморегистратора в режиме реального времени можно увидеть на странице Система сейсмологических наблюдений

Области применения

регистраторов сейсмических цифровых ZET 048-С VER.1

Устройство

регистраторов сейсмических цифровых ZET 048-С VER.1

Регистратор сейсмический цифровой ZET 048-C в комплекте с солнечной батареей ТСМ-10А

Регистратор ZET 048-C представляет собой трехкомпонентный сейсмоприёмник и 24-разрядный измерительный модуль, которые обеспечивают высокую чувствительность регистрации сейсмосигналов по трем направлениям и их аналого-цифровое преобразование независимыми АЦП.

Регистратор ZET 048-C имеет встроенный аккумулятор и энергонезависимый накопитель, что позволяет проводить запись в автономном режиме для последующего анализа сигналов на ПК.

Регистратор ZET 048-C может использоваться в стационарных системах мониторинга и регистрации сейсмических данных. В стационарном исполнении данные с регистратора в режиме реального времени передаются (по каналу передачи данных Ethernet) на сервер. Питание регистратора осуществляется внешним источником, при этом аккумуляторная батарея, входящая в единый конструктив регистратора, по желанию клиента может быть отключена.

Внимание

ПРИ РАБОТЕ С Сейсморегистратором ZET 048-С VER.1 НЕОБХОДИМО ОБРАТИТЬ ВНИМАНИЕ, ЧТО НЕТ АППАраТНОЙ И ПРОГРАММНОЙ БЛОКИРОВКИ СЛЕДУЮЩИХ ПОРТОВ:
TCP 1808, 1809, 1810

Основные функции

регистраторов сейсмических цифровых ZET 048-С VER.1

Анализ

спектральный, детектор STA/LTA, вейвлет-анализ

Базовая комплектация

Регистраторов сейсмических цифровых ZET 048-С VER.1

Базовая комплектация сейсморегистратора ZET 048

В базовый комплект поставки ZET 048-C входит:

  • регистратор сейсмический цифровой ZET 048-С со встроенным сейсмоприёмником ВС 1313;
  • приёмник для синхронизации по системе ГЛОНАСС/GPS;
  • кабель USB;
  • встроенный аккумулятор и блок питания для зарядки;
  • встроенная карта памяти для записи сигналов в автономном режиме;
  • программное обеспечение ZETLAB SEISMO;
  • комплект эксплуатационной документации.
