Сейсмический регистратор ZET 040-E24

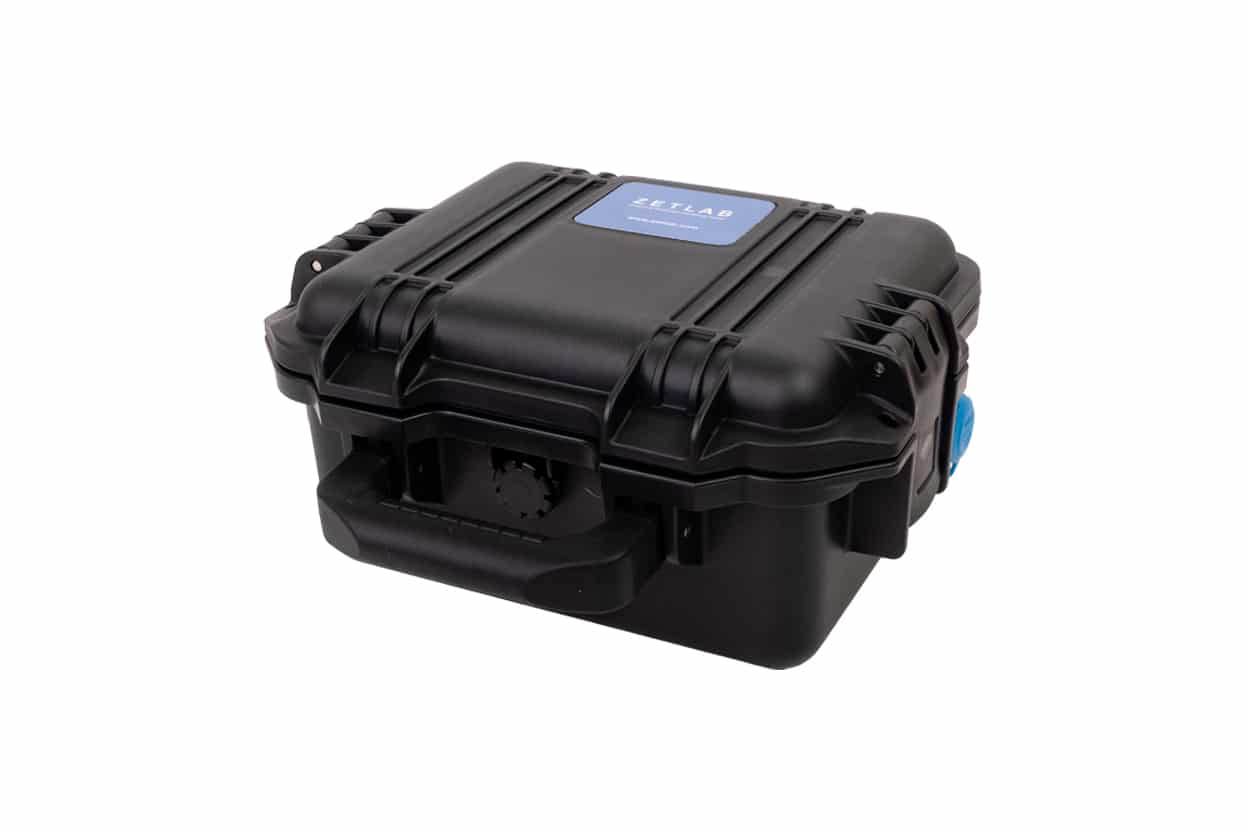

ZET 040-E24 — это компактный многоканальный сейсмический регистратор в переносном защищённом кейсе, предназначенный для регистрации сейсмических и вибрационных сигналов в полевых и промышленных условиях.
Устройство поддерживает подключение до 24 измерительных каналов и обеспечивает синхронную запись данных с высокой точностью временной привязки. Конструкция ориентирована на мобильное применение и быстрое развёртывание на объекте.
цена по запросу
Характеристики
сейсмического регистратора ZET 040-E24
| Технические характеристики | |
|---|---|
| Количество измерительных каналов | 24 |
| Тип входных каналов | дифференциальные, ICP |
| Поддерживаемые частоты дискретизации | 500, 1000, 2000, 4000 Гц |
| Частотный диапазон в дифференциальном режиме, при частоте дискретизации 4000 Гц | DC….1000 Гц |
| Частотный диапазон в режиме ICP, при частоте дискретизации 4000 Гц | 0.2….1000 Гц |
| Разрядность АЦП | 24 бит |
| Коэффициент усиления по каналам | 1, 4, 8, 12 |
| Максимальный входной диапазон | −8…+8 В |
| Максимальный входной диапазон инвертирующего/неинвертирующего входов | −4…+4 В |
| Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более | 2 мкВ |
| Динамический диапазон (при частоте дискретизации 500 Гц), не менее | 120 дБ |
| Входное сопротивление аналогового тракта в дифференциальном режиме | 10 кОм |
| Входное сопротивление аналогового тракта в режиме ICP | 100 кОм |
| Потребляемая мощность | 2 Вт |
| Интерфейс подключения к ПК | USB, Wi-Fi |
| Длительность записи на полностью заряженном аккумуляторе, не менее | 8 часов |
| Автономный режим | |
| Объем встроенной энергонезависимой памяти (карта памяти SD) | до 32 Гб |
| Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц | более 1000 ч |
| Скорость чтения с SD-карты (по USB) | до 4 МБ/с |
| Формат данных | Miniseed |
| Эксплуатационные характеристики | |
| Габариты | 299×251×136 мм |
| Масса | 2 кг |
| Пользовательский интерфейс | OLED-дисплей и 2 кнопки управления |
| Синхронизация | по GPS |
Назначение и устройство
сейсмического регистратора ZET 040-E24
Регистратор предназначен для приёма, усиления, аналого-цифрового преобразования и регистрации сигналов от геофонов и вибрационных датчиков ZET 138. Синхронная работа всех каналов позволяет корректно фиксировать волновые процессы и проводить последующий временной и спектральный анализ.
Встроенный генератор тестового сигнала обеспечивает оперативную проверку каналов и подключённых датчиков без внешнего оборудования, повышая надёжность измерений.
ZET 040-E24 может использоваться как автономно, так и в составе распределённой системы с несколькими регистраторами, синхронизированными по GPS, что позволяет реализовать пространственно разнесённые измерения с точной временной привязкой.
Области применения
сейсмического регистратора ZET 040-E24

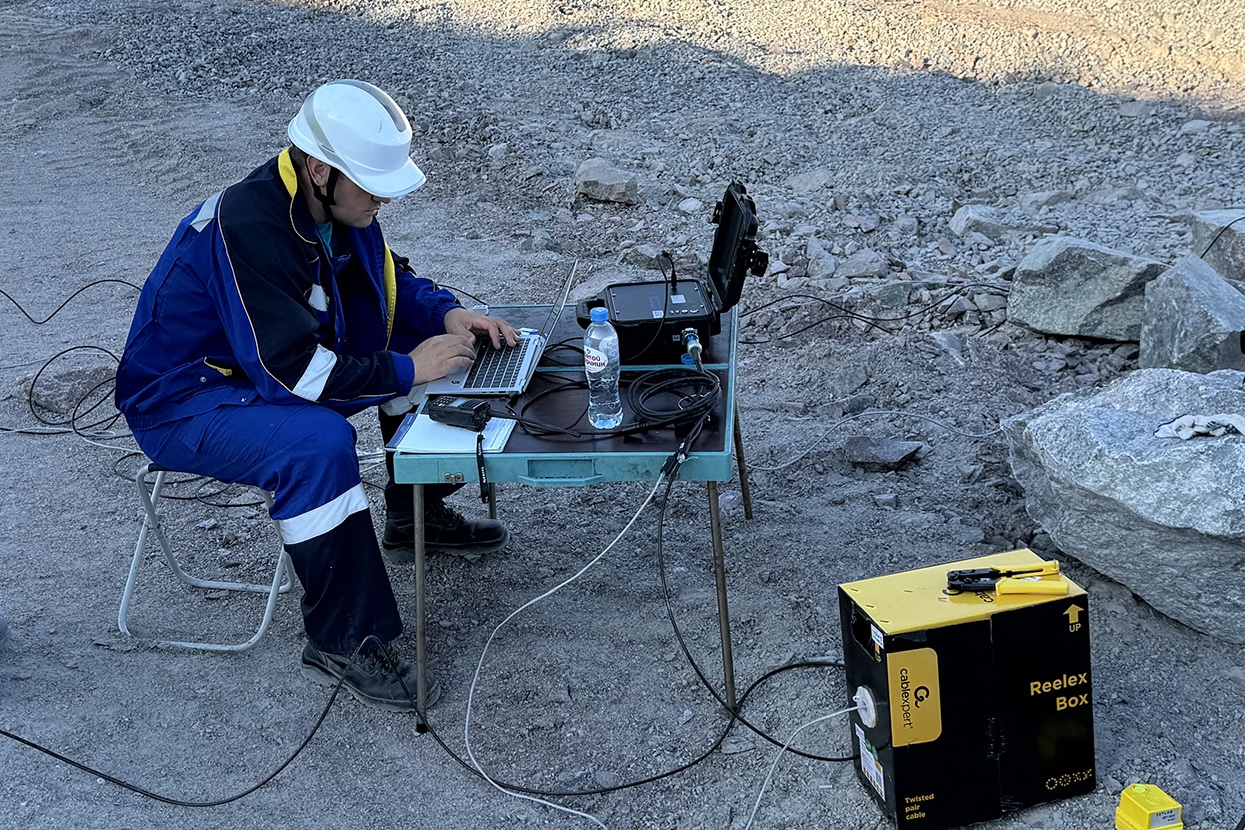

Регистратор применяется для сейсморазведочных работ, измерения вибрации при взрывных работах и мониторинга сейсмической активности.
Он также подходит для инженерных изысканий, обследования строительных конструкций и организации промышленных систем вибрационного контроля.
Возможность объединения нескольких устройств в распределённую сеть делает ZET 040-E24 эффективным инструментом для масштабных проектов с разнесёнными пунктами регистрации.
Базовая комплектация
сейсмического регистратора ZET 040-E24
- Сейсморегистратор ZET 040-E24;
- Карта памяти для записи (32 Гб), зарядное устройство;
- Кабель USB, кабель Ethernet;
- Программное обеспечение ZETLAB SEISMO;
- Комплект документации.
