Многоканальная измерительная система ZET 037
Многоканальная измерительная система ZET 037 — это универсальный модульный инструмент для решения вашей индивидуальной задачи. ZET 037 является составным устройством на базе общего корпуса и измерительных модулей. Максимальное количество входных каналов одного модуля — 4. Таким образом одна многоканальная система ZET 037 имеет возможность расширения до 56 измерительных каналов, а сама система может использовать до 1000 каналов, путем добавления блоков регистрации.
Измерительные модули, входящие в состав многоканальной измерительной системы ZET 037, позволяют организовать многофункциональный комплекс, охватывающий сразу несколько областей измерений, таких как:
- измерения электрических величин (напряжение постоянного и переменного тока)
- виброакустические измерения (в комплекте с вибропреобразователями: вибрация, акустический шум, звуковое давление в воздушной и водной средах);
- измерения частоты;
- измерения механических величин (в комплекте с тензометрическими датчиками: сила, крутящий момент, деформация);
- теплотехнические измерения (в комплекте с термометрическими датчиками и датчиками давления: температура, давление).
Характеристики
многоканальных измерительных систем ZET 037
| Общие характеристики системы | |
|---|---|
| Габаритные размеры, не более | 450×256×133 мм (возможность установки в 19″ стойку) |
| Напряжение питания | +10 .. 26 В |
| Потребляемая мощность (при напряжении 12 В) | 60 Вт |
| Синхронизация блоков регистрации по протоколу MCTS* | погрешность синхронизации — менее 10 нс |
| Количество входных каналов измерений сигнала о текущей частоте развертки в формате COLA** (сигнал с постоянно амплитудой), формируемого внешней системой управления | не менее 1 канала |
| Скорость интерфейса передачи данных на рабочее место оператора | не менее 1 Гбит/с |
| Разрешение АЦП (Сигма-дельта) | не менее 24 бит |
| Рассинхронизация входных каналов по фазе на частотах до 2 кГц | не более 0,5 % |
| Защита измерительных каналов от перегрузки | не менее 40 В |
| Максимальное количество крейтов | 14 |
| Интерфейс | Ethernet (1 Гбит/с) |
| Температурный диапазон эксплуатации | +5 °C … +45 °C |
| ZET 037А — аналоговый измерительный модуль | |
| Диапазон измеряемого постоянного напряжения | ± 10 В |
| Максимальная амплитуда измеряемого переменного напряжения | 10 В |
| Основная приведенная погрешность измерений: напряжения постоянного тока напряжения переменного тока |
не более ±0,06 % не более ±0,10 % |
| Типы поддерживаемых датчиков | Напряжение ICP(IEPE) тензо 1/4мост |
| Диапазон рабочих частот | от постоянной составляющей, 0 Гц до 160 000 Гц |
| Неравномерность АЧХ в поддиапазонах частот 0,1 .. 90 кГц 90 .. 120 кГц 120 .. 160 кГц |
0,05 дБ 0,1 дБ 0,3 дБ |
| Количество разрядов АЦП | 24 |
| Максимальная частота дискретизации на 1 канал | не менее 400 кГц |
| Диапазон частот анализируемых сигналов: в режиме октавный анализ в режиме 1/3-октавный анализ |
от 1 до 64000 Гц от 1 до 125000 Гц |
| Динамический диапазон в режиме спектрального анализа | 150 дБ |
| Уровень собственных шумов при частоте дискретизации 400 кГц и КУ1 | 35 мкВ |
| Уровень собственных шумов при частоте дискретизации 400 кГц и КУ30 | 4,5 мкВ |
| Программируемые коэффициенты усиления | 1; 30 |
| Входное сопротивление | 1 МОм |
| Возможность самотестирования | Есть |
| Количество измерительных каналов | 4 |
*Протокол MCTS (Multi-Channel Time Sync) используется для обеспечения синхронности измерений между блоками многоканальной системы.
**Constant Output Level Amplitude-постоянная амплитуда выходного уровня,которая представляет собой синусоидальную волну постоянного напряжения, частота которой соответствует частоте управляющего сигнала во время испытаний синусоидальным воздействием.
Принцип работы
многоканальных измерительных систем ZET 037
Многоканальная измерительная система ZET 037 состоит из основного корпуса и модулей, модификация которых выбирается пользователем, в зависимости от видов измерений. Система может осуществлять контроль целостности канала от обрыва или короткого замыкания, при включенном ICP. Также система может осуществлять поддержку датчиков ICP и TEDS.
Модули устанавливаются в корпус и обеспечивают возможность подключения и измерения параметров сигнала первичных преобразователей различных типов.
Корпус многоканальной измерительной системы ZET 037 устанавливается в 19-дюймовую стойку. Доступна возможность объединения и синхронизации между собой нескольких систем, что позволяет при необходимости увеличить количество измерительных каналов.
Конфигурирование режима работы, регистрация и обработка измерительной информации осуществляется специализированным программным обеспечением ZETLAB, установленном на внешнем компьютере. Программное обеспечение обладает удобным и понятным интерфейсом для вывода результатов измерений на внешние устройства в любом виде (графическом или числовом), удобном для пользователя.
Базовая комплектация
многоканальных измерительных систем ZET 037

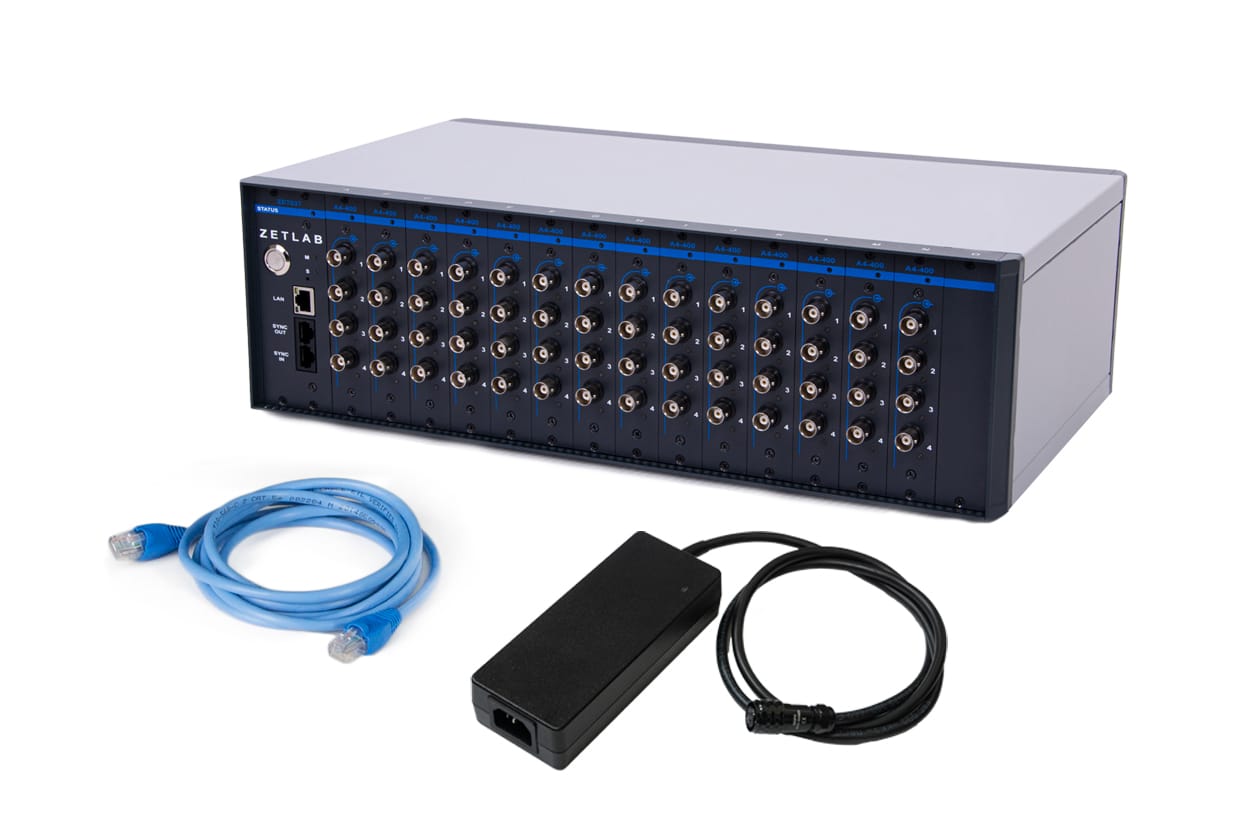

В базовый комплект поставки входит:
- Платформа ZET 037;
- Контроллер сбора данных ZET 037A от 1 до 14 шт. (количество и модификация определяется индивидуально при заказе);
- Кабель Ethernet;
- Заглушка 50 Ом;
- Программное обеспечение ZETLAB BASE на ключе ZETKEY;
- Комплект эксплуатационной документации.
