Датчик акустической эмиссии ZET 601

  • широкого применения;
  • широкополосный;
  • непосредственное подключение к анализатору спектра;
  • герметичная конструкция.

16 874 руб.

16 874  руб.16 874  руб.

Очистить

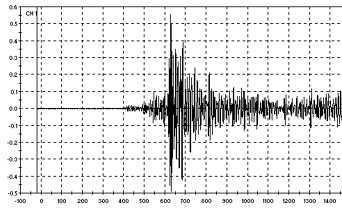

Преобразователь акустической эмиссии является важнейшим элементом системы акустико-эмиссионного неразрушающего контроля. Датчики акустической эмиссии ZET 601 преобразует акустический сигнал АЭ-процесса в электрический сигнал, параметры которого используются для оценки источников акустической эмиссии.
Применяются при технической диагностике с использованием пассивного ультразвука.

Характеристики

датчиков акустической эмиссии ZET 601

Технические характеристики
Тип широкополосный
Усилитель без предварительного усилителя
Коэффициент электроакустического преобразования >45 дБ отн. 1 В/м/с
Рабочая частота 300 кГц (соответствует
минимальной чувствительности)
Полоса пропускания 10…800 кГц
Электрическая ёмкость 350…450 пФ
Сопротивление изоляции >100 МОм
Температурный диапазон −40…+150 °С
Материал корпуса нержавеющая сталь
Длина встроенного кабеля определяется при заказе, стандартная 0,5 м) 0,5 м
Заземление корпус заземлен
Материал контактной поверхности керамика
Диаметр x высота корпуса 22,5×15,5
Масса (без кабеля) 17
Тип соединителя (определяется при заказе) SMA (BNC)

Основные области применения

датчиков акустической эмиссии ZET 601

  • нефтегазовая и химическая промышленность;
  • трубопрокатные и металлургические предприятия;
  • авиационно-космическая техника;
  • бетонные и железобетонные сооружения.;
  • тепловая и атомная энергетика;
  • железнодорожный транспорт;
  • подъёмные сооружения;
  • мостовые конструкции.

Схема подключения

датчиков акустической эмиссии ZET 601

электрическая схема ВС 601 датчик акустической эмиссииОбщий провод электрически соединён с корпусом датчика. Для изоляции датчика от корпуса объекта используется керамический  диск из оксида алюминия (Al2O3).
Обычно датчик устанавливается на объект контроля с помощью специальных бандажей, магнитных или других креплений, при этом поверхность соприкосновения с донышком смазывается жидкой смазкой. В некоторых приложениях АЭ датчик крепится к волноводу.

ПОДКЛЮЧЕНИЕ К АНАЛИЗАТОРУ СПЕКТРА

датчиков акустической эмиссии ZET 601

Подключение к анализатору спектра A19-U2 осуществляется через усилитель GT200A или ZET 440.

ЦИФРОВОЙ ДАТЧИК АКУСТИЧЕСКОЙ ЭМИССИИ

Преобразователь акустической эмиссии в комплекте с измерительным модулем ZET 7140-E AcousticEmisson-CAN образуют цифровой датчик акустической эмиссии, осуществляющий измерение параметров АЭ и передачу готовых данных по интерфейсу CAN. Данные также могут передаваться по радиоканалу.

схема подключения 2
схема подключения
