Обратимый гидрофон ZET 311

ZET 311 прочный сферический малогабаритный гидрофон для абсолютных измерений распространяющегося в рабочей среде звука. Гидрофон имеет первоклассные характеристики во всех геометрических направлениях. Обладает всенаправленными характеристиками в угловом диапазоне шириной 270° в плоскости х-z и 360° в плоскости х-у.

  • обратимый гидрофон без встроенной электроники;
  • используется в качестве приёмника и излучателя;
  • исследование слабых сигналов в широком диапазоне частот;
  • изучение сверхдальнего распространения акустических сигналов.

цена по запросу

Характеристики

обратимых гидрофонов ZET 311

Технические характеристики
Номинальная чувствительность по напряжению 65 мкВ/Па
Номинальная чувствительность по заряду от 0,35 до 0,65 пКл/Па
Уровень чувствительности (относительно 1 В/мкПа) -204 дБ
Частотный диапазон 3…100 000 Гц
Максимальное значение амплитуды измеряемого звукового давления 100 кПа
Максимальное значение амплитуды измеряемого звукового давления с аттенюатором до 10 МПа
Предельное статическое давление* до 60 МПа
Электрическая емкость (со встроенным кабелем) не менее 6 нФ
Материал корпуса нержавеющая сталь
Длина кабеля стандартная 10 м
Предельная длина кабеля 250 м
Внешний диаметр кабеля 10,2 мм
Вид кабеля коаксиальный с оболочкой ПВХ, имеет центральный проводник и экран
устойчив к среде, содержащей серную кислоту
Разъём кабеля BNC
Рабочая среда измерений вода, воздух, нефть и нефтепродукты, природный газ
Температура рабочей среды 0…+60 °С
Температура окружающего воздуха −60…+80 °С
*Предельное гидростатическое давление указано для приемного элемента гидрофона и может быть ограничено техническими характеристиками кабеля, в случае проведения исследований погружным методом.

Подключение и настройка

обратимых гидрофонов ZET 311

Гидрофоны ZET 311 подключаются к анализаторам спектра через усилители заряда ZET 420 (при использовании в качестве излучателя) и ZET 440 (при использовании в качестве измерителя).

При подключении гидрофонов ZET 311 к анализаторам спектра через усилители заряда ZET 440 необходимо произвести ряд настроек для корректной работы.
Во вкладке «Настройки» усилителя заряда ZET 440 требуется установить коэффициент усиления ×10.

Далее необходимо перейти в настройки канала анализатора, к которому подключен усилитель заряда ZET 440 и в свойствах канала анализатора, во вкладке «Измерительный канал» задать чувствительность подключенного гидрофона согласно паспорту на устройство.

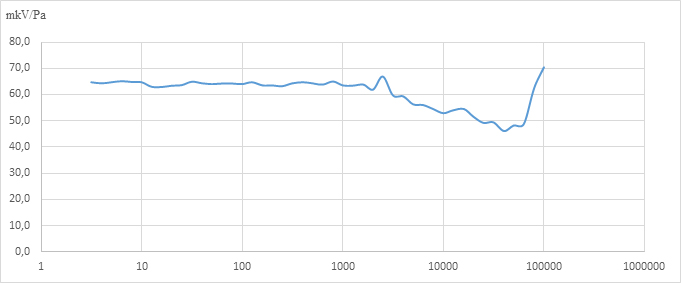

Амплитудно-частотные характеристики гидрофонов ZET 311 в режиме приёма приведены на графике.

ACHH-gidrofona-ZET-311
