Акселерометр ZET 137

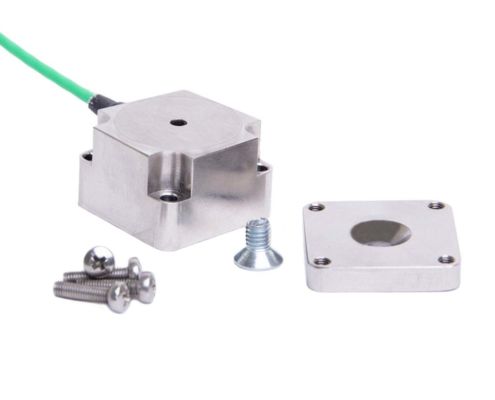

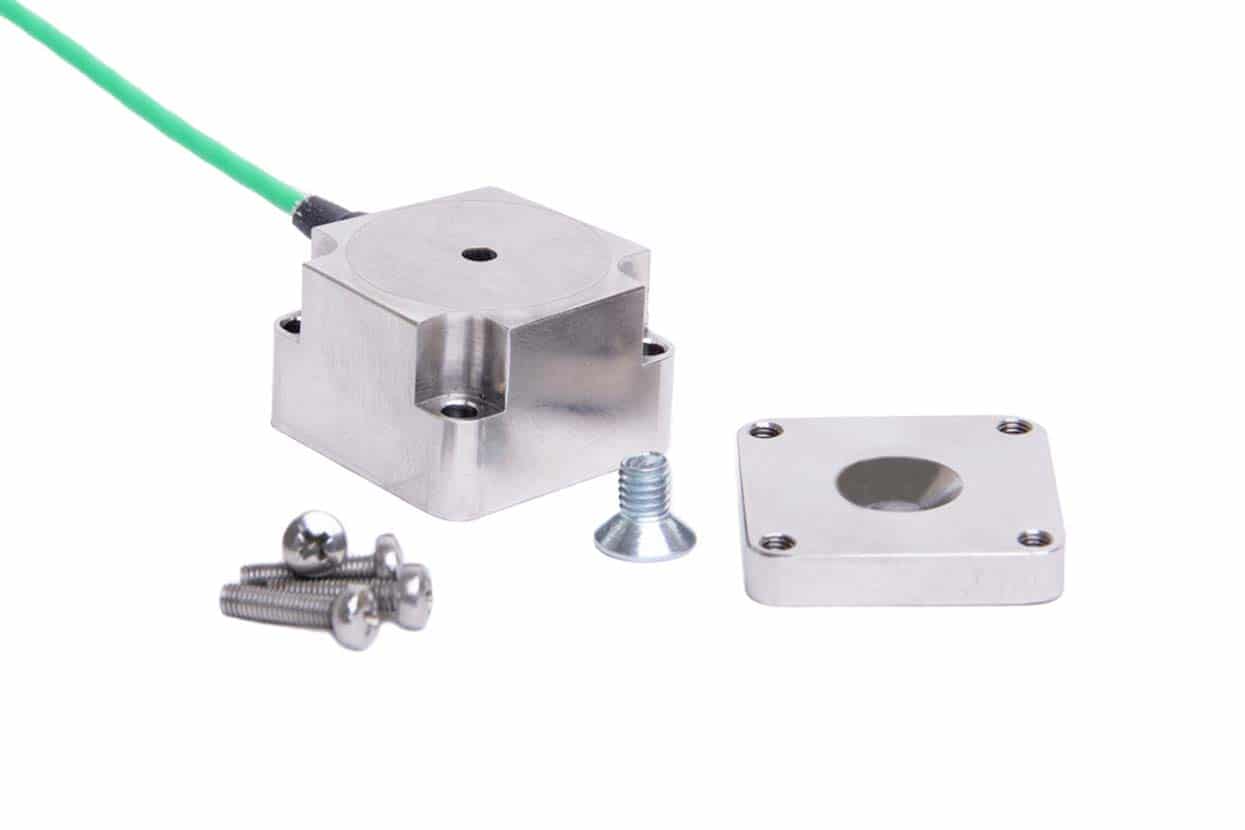

Модификации крепежа для промышленных корпусов датчиков приобретаются отдельно. Для заказа доступны две модификации крепежа:

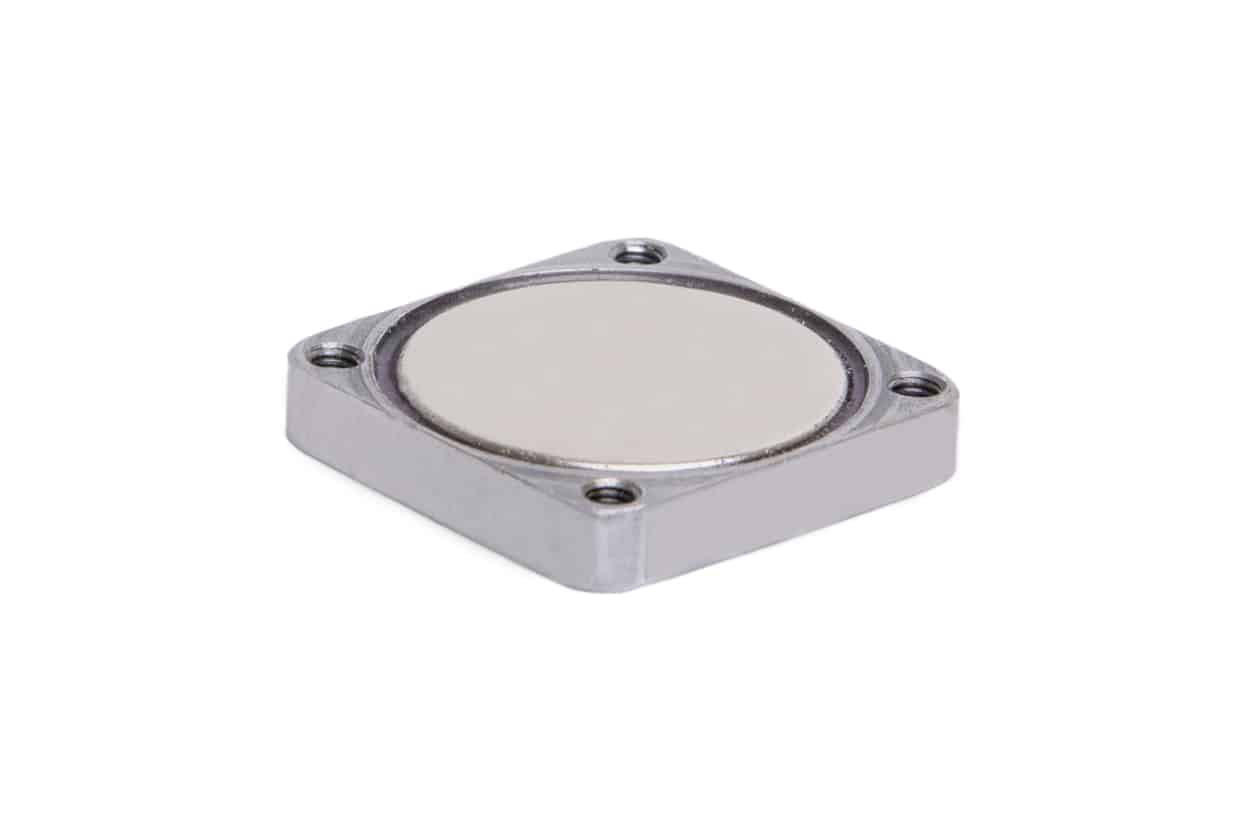

A 03-79 Площадка магнитная плоская ПМП-139

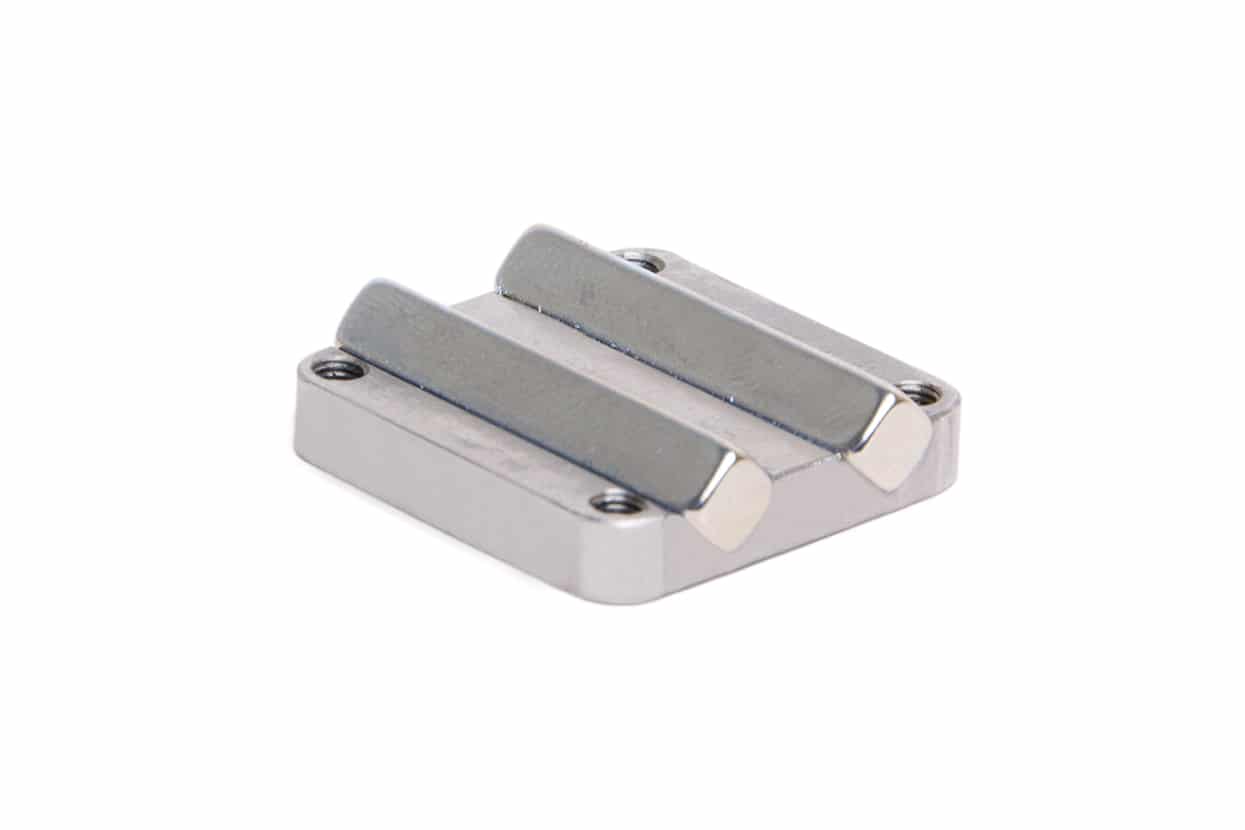

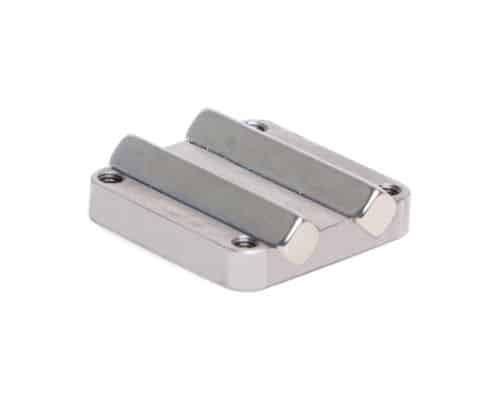

A 03-80 Площадка магнитная трубная ПМТ-139
- трехкомпонентный акселерометр емкостного типа;
- со встроенной электроникой стандарта ICP;
- чувствительность: 20/40/100/200/400 мВ/g;
- частотный диапазон: 0,5…1000 Гц;
- возможность измерения от постоянной составляющей ускорения до 1500 Гц, при соответствующей схеме подключения;
- частотная характеристика находится в пределах допусков на любой частоте в классах частот канала (CFC) 60, 180, 600 и 1000 (CFC 60, CFC 180, CFC 600, CFC 1000 в соответствии ISO 6487);
- могут выпускаться в герметичном (подводном) исполнении с возможностью применения на глубине до 500 м;
- низкий уровень шума.
цена по запросу
Характеристики
трехкомпонентных акселерометров ZET 137
| Технические характеристики | |
|---|---|
| Номинальное значение коэффициента преобразования на базовой частоте 160 Гц ZET 137A, ZET 137F ZET 137B, ZET 137G ZET 137C, ZET 137H ZET 137D, ZET 137I ZET 137E, ZET 137J |
2 мВ/(м∙с-2) 4 мВ/(м∙с-2) 10 мВ/(м∙с-2) 20 мВ/(м∙с-2) 40 мВ/(м∙с-2) |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц | ± 10 % |
| Диапазоны измерений амплитудного значения виброускорения ZET 137A, ZET 137F ZET 137B, ZET 137G ZET 137C, ZET 137H ZET 137D, ZET 137I ZET 137E, ZET 137J |
от 0,5 до 390 м/с2 от 0,5 до 190 м/с2 от 0,1 до 60 м/с2 от 0,1 до 38 м/с2 от 0,1 до 13 м/с2 |
| Диапазон рабочих частот | от 0,5 до 1000 Гц |
| Нелинейность амплитудной характеристики, не более | ± 2 % |
| Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 160 Гц | |
| для исполнений ZET 137A, ZET 137B — не более ±4 % — не более ±12 % |
от 0,5 до 500 Гц от 0,5 до 1000 Гц |
| для исполнений ZET 137C, ZET 137D, ZET 137E — не более ±4 % |
от 0,5 до 1000 Гц |
| для исполнений ZET 137F, ZET 137G — не более ±6 % — не более ±12 % |
от 0,5 до 630 Гц от 0,5 до 1000 Гц |
| для исполнений ZET 137H, ZET 137I, ZET 137J — не более ±6 % |
от 0,5 до 1000 Гц |
| Относительный коэффициент поперечного преобразования, не более | 5 % |
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур | ± 2 % |
| Напряжение питания | +18…30 В |
| Ток питания | 3 мА |
| Выходное сопротивление | <100 Ом |
| Температурный диапазон | −40…+80 °С |
| Материал корпуса | Нержавеющая сталь |
| Размер датчиков: стандартное исполнение промышленное исполнение подводное исполнение |
19 × 19 × 9 мм 28 × 28 × 18 мм 30 × 30 × 22 мм |
| Стандартная длина кабеля | 2 м |
| Масса (c кабелем): стандартное исполнение промышленное исполнение подводное исполнение |
115 г 110 г 410 г |
Схема подключения
трехкомпонентных акселерометров ZET 137
Встроенный усилитель стандарта ICP (IEPE) позволяет непосредственно подключать акселерометры ZET 137 к анализаторам спектра.
Программное обеспечение ZETLAB, поставляемое с анализаторами спектра, позволяет без долгих настроек получить результаты измерений и вторичные параметры в графическом и численном виде, раскладывать сигнал на спектральные составляющие, строить автоматизированные системы управления и измерений.
В конструкции трёхкомпонентных акселерометров ZET 137 имеется три независимых чувствительных элемента, расположенных для регистрации отклика на перемещение по осям x, y и z. Вибродатчики позволяют определить объёмный фазовый портрет виброускорений в точке их закрепления на объекте.
Для измерения от постоянной составляющей устроения до 1500 Гц необходимо осуществлять подключение выход каждой измерительной оси датчиков ZET 137 к контроллерам типа ZET 038 через тройник на два канала контроллера.
Схема приведена на изображении.
