Подскажите, пожалуйста, как с помощью Ваших анализатора A19-U2 и программного обеспечения создать временную развертку измерений с нескольких датчиков с разными выходными сигналами (частотный, аналоговый)? И если можно все-таки создать, с какой частотой дискретизации?
-
Ответы
-
Здравствуйте!
Да, такая возможность имеется при помощи программы «Многоканальный самописец» из раздела «Регистрация» панели ZETLAB.
Максимальная частота дискретизации у анализаторов A19-U2 250 кГц.Добрый день! А в «многоканальном самописце» есть возможность получить табличные данные?
И, судя по программе (вскользь посмотрел настройки), максимальное количество измерений в секунду составляет 10.
Можно ли в какой-то подпрограмме получить и табличные данные, и видеть график перед глазами, и чтобы за одну секунду было произведено много измерений (около 20 000)?Добрый день!
В «Многоканальном самописце» действительно можно выгружать табличные данные (в формате CSV/Excel) для последующей обработки. Что касается частоты измерений: режим 10 отсчётов в секунду относится именно к работе программы самописца как регистратора, то есть к скорости отображения и записи данных в удобном для просмотра виде.
Для работы с высокочастотными процессами (например, до 20 000 отсчётов в секунду) используется специализированное ПО и режим потоковой записи, который позволяет одновременно вести графическое отображение и сохранять данные в табличном виде с высокой дискретизацией. Таким образом, ограничение «10 измерений в секунду» не является предельным для самого оборудования, а связано только с настройками выбранного режима.
Поделитесь, пожалуйста, особенностями Вашей задачи, чтобы мы смогли предложить оптимальный вариант.Добрый день!
Нашел, что можно сохранить результаты в «Многоканальный осциллограф» с частотой дискретизации в 25к на 0,96 с. Потом через «Просмотр результатов» взять табличные данные.
Но остался еще вопрос:
1. Может ли многоканальный осциллограф принять сигналы от 2, 3 и более анализаторов при подключении через USB.Задача у меня такая:
Вращается колесо на валу. С помощью энкодера снимается угловое положение колеса. Так же снимаются еще данные с других датчиков (датчики давлений, силы и тп).
Необходимо получать данные со всех датчиков с частотой, равной частоте вращения датчика умноженное на 360 (т.е. при частоте вращения в 20 об/с необходимая частота опроса составляет 7200 отсчетов в секунду), чтобы получать данные с датчиков за поворот колеса с шагом в 1 градус.
Если есть какая-то другая подпрограмма вместо «Многоканального осциллографа», то буду рад и ее опробоватьЗдравствуйте!
В программе «Многоканальный осциллограф» одновременно можно открыть до 8 осциллограмм, то есть подключить до 4 анализаторов (по 2 канала с каждого).
Для синхронной работы устройств нужно организовать подключение следующим образом:- соединить анализаторы с компьютером по USB (напрямую или через USB-хаб);
- объединить все приборы между собой по Ethernet через простой неуправляемый коммутатор;
- настроить синхронизацию PTP по сети.
USB используется для связи с ПК, а Ethernet — для синхронизации приборов между собой.

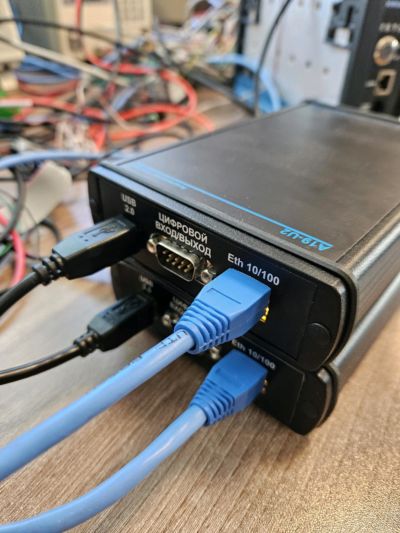

Прикладываю фото подключения и скриншот настроек синхронизации.
Здравствуйте!
При подключении второго анализатора Диспетчер устройств зависает, а при отвисании не отображает ни один из анализаторов.
При подключении анализаторов по одному, Диспетчер устройств видит оба.
Не знаете, в чем может быть причина?Рекомендуем обновить программное обеспечение до последней версии. Возможная причина также в питании по USB — попробуйте подключить приборы к другим портам или использовать USB-хаб с внешним питанием.
Добрый день!
Обновление ПО помогло. Спасибо!
А можете еще ответить на вопрос:
Можно ли сделать в Вашем ПО, чтобы разные виды измерений (например, узкополостный и широкополостный спектры) измерялись одновременно, по нажатию одной кнопки, или еще как-то их синхронизировать между собой?Добрый день!
Все программы в составе ПО ZETLAB работают синхронно относительно времени сервера при условии, что в настройках каждой из них установлено одинаковое значение усреднения, кратное одному часу (1 с, 2 с, 3 с, 4 с, 5 с, 6 с, 10 с, 12 с и т. д.). При этом запуск измерений необходимо производить в каждой программе (активировать кнопку «Старт») практически одновременно.
Если же требуется автоматизировать процесс измерений и объединить запуск различных видов анализа в одно действие, Вы можете воспользоваться нашими дополнительными продуктами — ZETVIEW или ZETLAB STUDIO, разработав собственный проект.
Добрый день!
При работе в многоканальном осциллографе и при измерении в узкой полосе получаются разные значения измеряемой величины.
При этом, измерениям в узкой полосе можно доверять, а вот показания многоканального осциллографа неправдоподобны.
Не подскажите, в чем может быть причина различных показаний при неизменяемой нагрузке?
Хотел скриншот экрана прислать, но картинки не вставляются(-
Этот ответ был изменен 5 мес., 2 нед. назад от
HeHya4e.
Здравствуйте!
Будем признательны, если Вы направите скриншоты экрана по электронной почте info@zetlab.ru
— это поможет нам более детально разобраться в ситуации.
Различие в показаниях программ «Многоканальный осциллограф» и «Узкополосный спектр» связано с особенностями представления данных. В осциллографе отображаются мгновенные значения сигнала, тогда как в узкополосном спектре показания представляют собой усреднённые значения за выбранный интервал времени.Отправил. Если значения отличались незначительно, то еще ничего, но когда отличия в тысячи — это уже что-то не так с многоканальным осциллографом.
Благодарю. Ответ направили по почте.
