Поиск резонансов
Программа «Поиск резонансов» предназначена для автоматизированного выявления собственных частот и резонансных режимов механических конструкций и изделий на основе анализа вибрационных сигналов. Программа входит в состав комплекса ZETLAB и ориентирована на использование в задачах виброиспытаний, вибродиагностики и модального анализа, а также при исследовании динамических характеристик объектов в лабораторных и полевых условиях.
Программа позволяет оперативно обнаруживать резонансные и антирезонансные частоты, оценивать устойчивость конструкции к динамическим нагрузкам и отслеживать изменения собственных частот во времени. Это особенно важно при проведении квалификационных виброиспытаний, настройке режимов вибровоздействия и анализе влияния конструктивных изменений, условий крепления или температурных факторов на динамическое поведение изделия.
Принцип работы
В процессе работы программа выполняет спектральную обработку входных сигналов, поступающих от измерительных каналов виброоборудования, и формирует амплитудно-частотные характеристики в заданном диапазоне частот. На основе анализа спектра автоматически определяются характерные пики, соответствующие резонансным частотам объекта. Обнаруженные резонансы визуально выделяются на графике и одновременно отображаются в табличной форме с указанием числовых значений частоты и амплитуды, что облегчает их последующий анализ и документирование результатов.
Для более глубокого анализа динамики конструкции программа предоставляет возможность построения диаграммы Найквиста и модального круга.
Диаграмма Найквиста отображает комплексное соотношение входного и выходного сигналов системы в зависимости от частоты на комплексной плоскости, что позволяет визуально оценивать фазовые сдвиги, амплитудные характеристики и устойчивость колебаний во всём диапазоне частот.
В отличие от диаграммы Найквиста, модальный круг концентрируется на резонансных модах системы, представляя их ключевые параметры — частоту, затухание и амплитуду — в виде точек на комплексной плоскости. Модальный круг используется для идентификации и сравнения мод, наглядной оценки их затухания и анализа взаимного расположения резонансных частот, что делает его незаменимым инструментом в модальном анализе.
Таким образом, диаграмма Найквиста служит для оценки устойчивости и комплексного отклика системы, тогда как модальный круг предназначен для визуализации и анализа отдельных собственных колебаний конструкции.
Интерфейс
Интерфейс программы ориентирован на наглядную визуализацию и удобство практического использования. В центральной области окна отображается спектральный график с возможностью масштабирования, навигации по частотному диапазону и установки курсоров для точного считывания параметров сигнала. Пользователь может выбирать анализируемые каналы, задавать диапазон частот, управлять параметрами спектрального анализа и фильтрации, что позволяет адаптировать алгоритмы обработки под конкретный объект и условия измерений.
Для гибкой настройки анализа предусмотрены четыре вкладки в меню Параметры программы:
- Вкладка «Каналы» позволяет выбрать опорный и измерительные каналы, указать частоту дискретизации и настроить фильтры сигналов.
- Вкладка «Удары» задаёт параметры обработки ударных воздействий, включая интервал отображения, частотное разрешение, направление ударов, порог срабатывания и усреднение параметров.

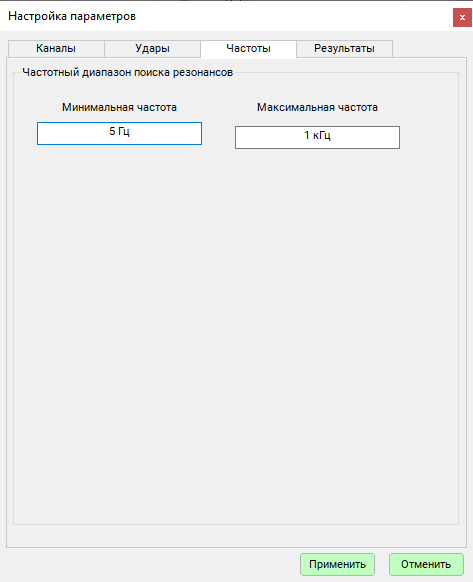

- Вкладка «Частоты» определяет диапазон поиска резонансов.

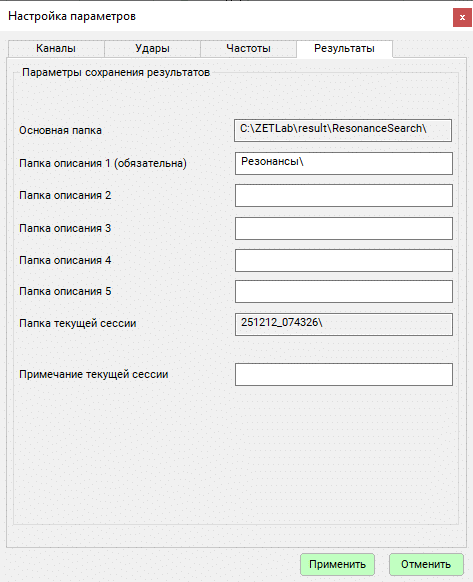

- Вкладка «Результаты» позволяет настроить путь сохранения данных и добавить комментарии к сигналам.
Программа поддерживает режимы наблюдения за изменением резонансных частот в процессе испытаний, что даёт возможность отслеживать динамику параметров во времени и выявлять смещение резонансов, связанное с нелинейными эффектами, изменением жесткости или появлением дефектов. Полученные результаты могут быть сохранены и экспортированы в стандартные форматы для последующего использования в отчётах, протоколах испытаний и инженерной документации.
Интеграция программного обеспечения «Поиск резонансов» с другими модулями комплекса ZETLAB обеспечивает единый измерительный и аналитический процесс, начиная от регистрации вибрационных сигналов и заканчивая формированием итоговых данных для анализа и принятия инженерных решений. Такое сочетание автоматизации, наглядности и гибкой настройки делает программу эффективным инструментом как для исследовательских задач, так и для практического применения в испытательных и эксплуатационных подразделениях.
Поддерживаемое оборудование
Входными данными программы Поиск резонансов являются цифровые данные канала сервера ZETLAB.
Программа Поиск резонансов входит в состав следующего ПО:
- ZETLAB ANALIZ – программное обеспечение, поставляемое с анализаторами спектра,
- ZETLAB VIBRO – программное обеспечение, поставляемое с системой управления вибростендами,
Поиск резонансов входит в группу программ Анализ сигналов
